Aménagement du MecaLab
Objet
Le Mecalab n'at pas destiné à être vide :) voici comment il est aménagé.
Cette page décrit sa fabrication, elle sera mise à jour au fur et à
mesure de l'avancement des travaux..
Retour à la page principale
MecaLab
Voir ma playlist dédiée sur
ma chaine YouTube: MecaLab
Cahier des charges
Voici mes attentes pour le MecaLab :
- Espaces de rangements
- 1 établis avec de la place, 1 mobile
- Un espace réparation électronique
- Place pour différente machines, scie, perceuse,ponceuse, etc...
Etagères
J'ai trouvé chez Action des étagéres plastiques et métaliques à des prix interressants.
J'en ai acheté une plastique et 4 métaliques.
Elles sont pas mal mais assez galére à monter...
C'est livré comme ça :
C'est un montage sans vis, ce n'est pas trés facile à emboiter correctemnt, il faut que ce soit comme sur la photo.
Les montants verticaux sont en 2 parties.
ATTENTION : ils ne sont PAS symétrique verticalement
Une pièce centrale assure le maintient.
Voilà ce que cela donne !
Pour l'instant, je les ai placé comme ça, mais ça peut bien sûr changer.
L'étagère plastique (au fond à droite) elle se monte super facilement.
NOTE:
à l'usage, ces étagères métalliques ne sont pas top, comme je m'en
doutais, les plateaux en isorels ne supportent quasi pas de charges et
se gondolent de peur.
J'en ai refait certain en bois et ça le fait bien !
Poubelle

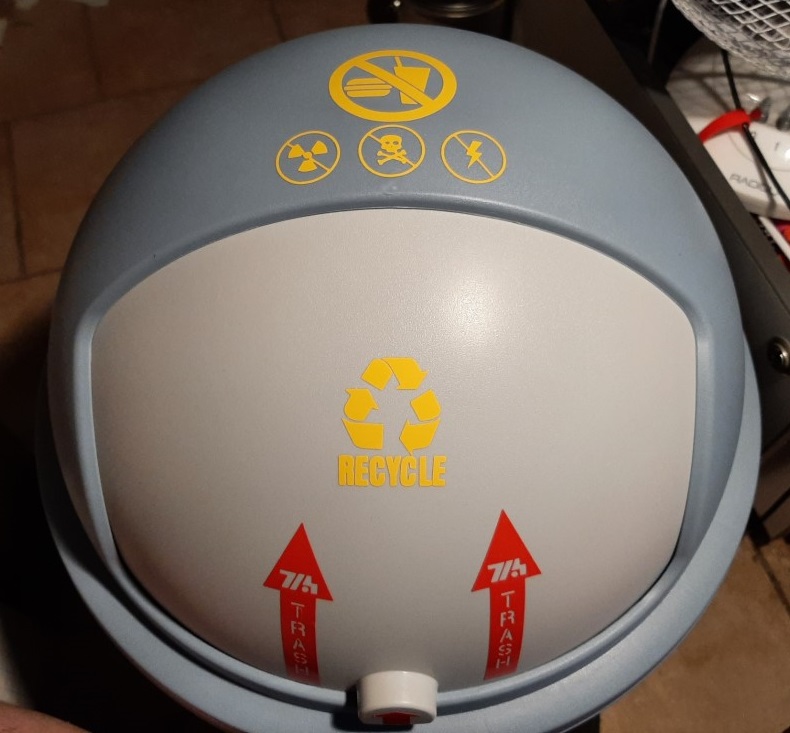

J'ai trouvé chez Action une poubelle de 60L pas trop mal.
Je lui ai bien sûr collé les stickers de rigeur :)
Espace bureau/électronique

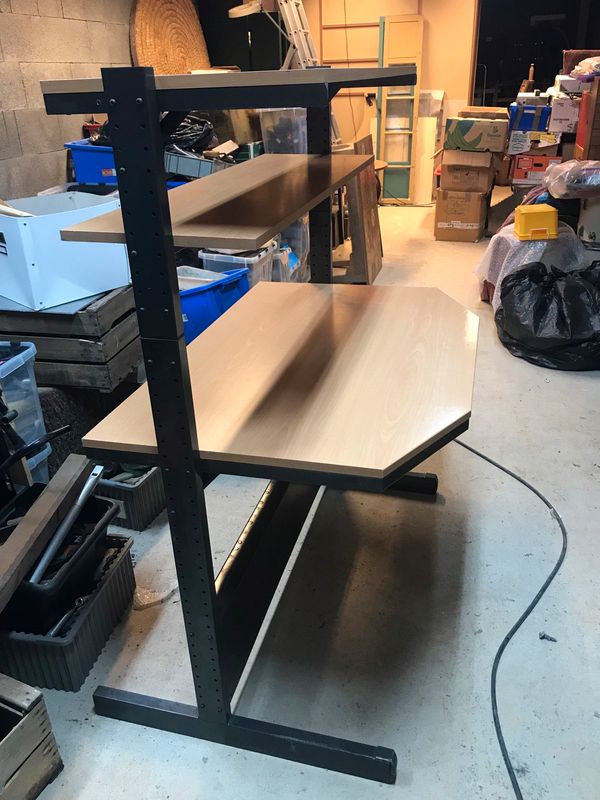

J'ai eu la chance de trouver prés de chez moi sur le bon coin un bureau IKEA Jerker MK1 en trés bon état.
Voic les photos de l"annonce.
C'est vraiment top pour faire de l'électronique !
Etabli vintage
J'ai hérité de mon père un viel établi qui date je crois des années 20.
Il est constituté de 2 montants en fonte.
l'ensemble pèse plus de 100kg !

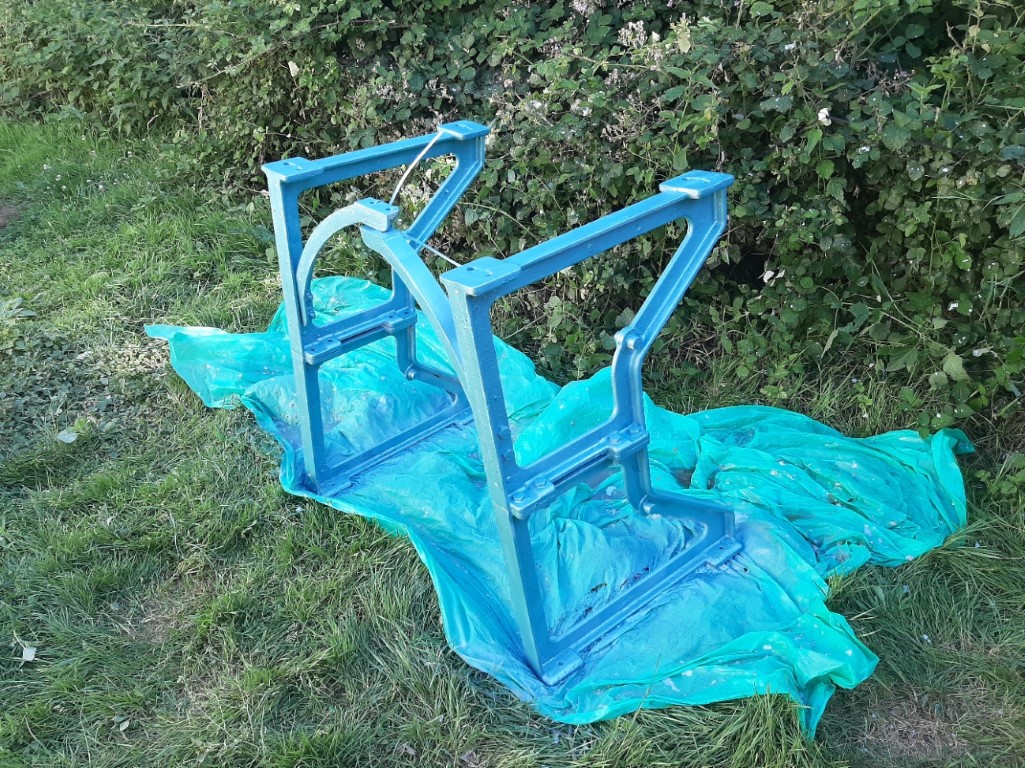

J'ai décapé et repeint les montants.

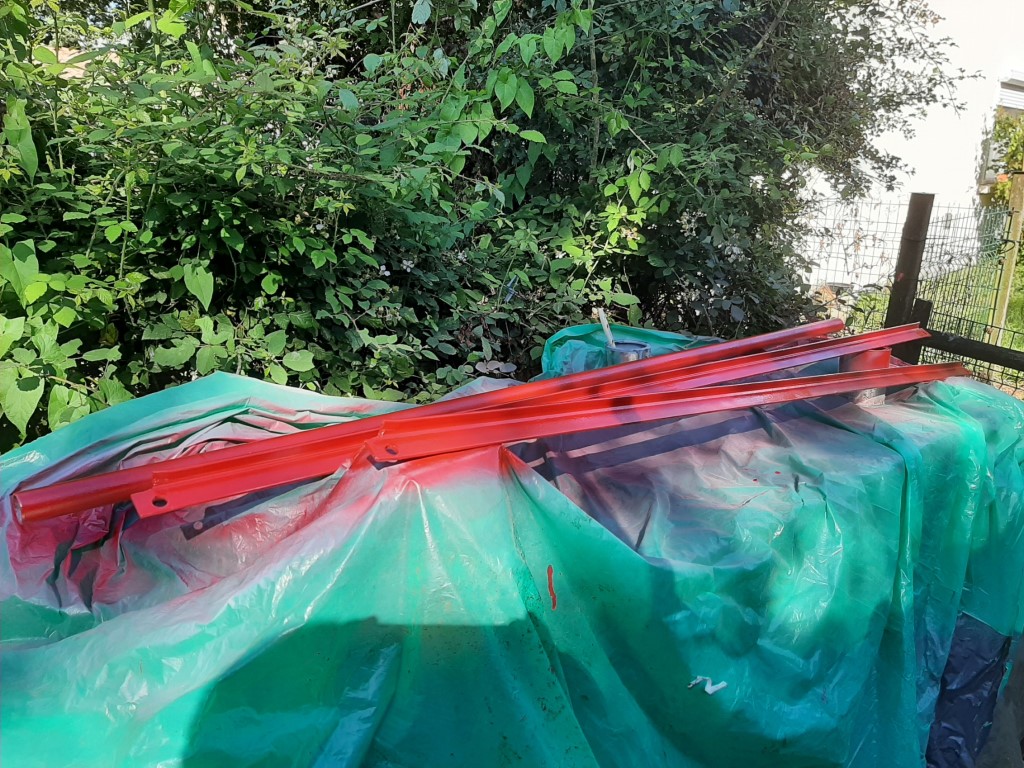

J'ai décapé et repeint les traverses en métal.

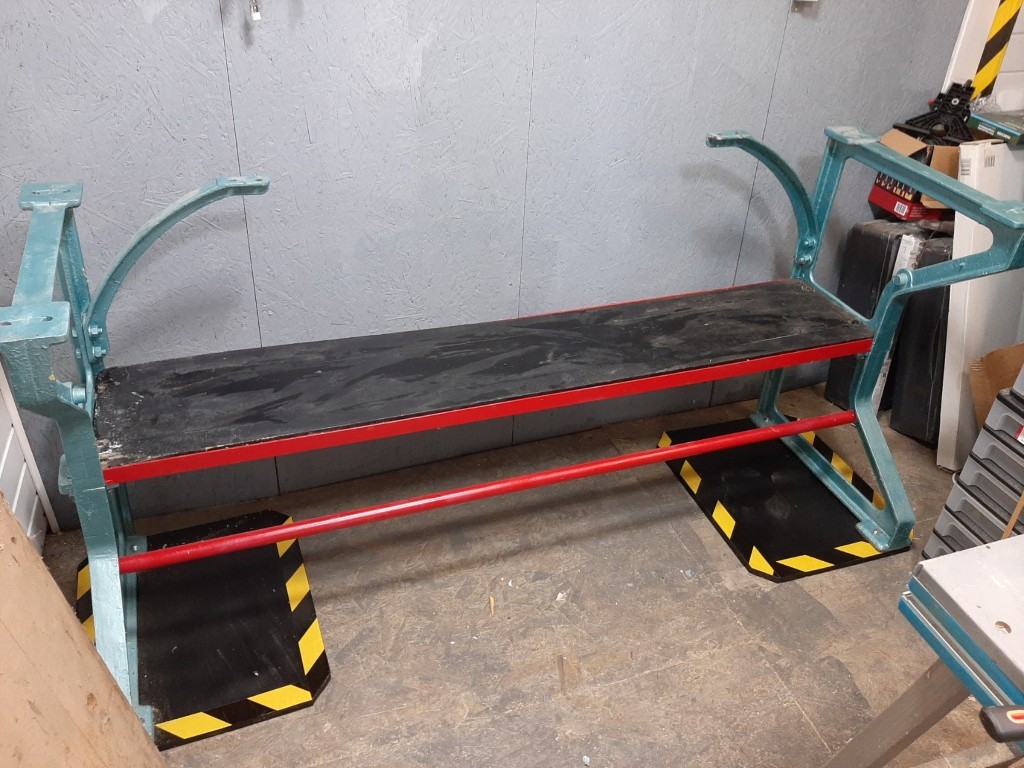

Pas facile à monter tout seul ... j'ai mis des plaques sur les pieds pour répartir la charge sur le plancher.

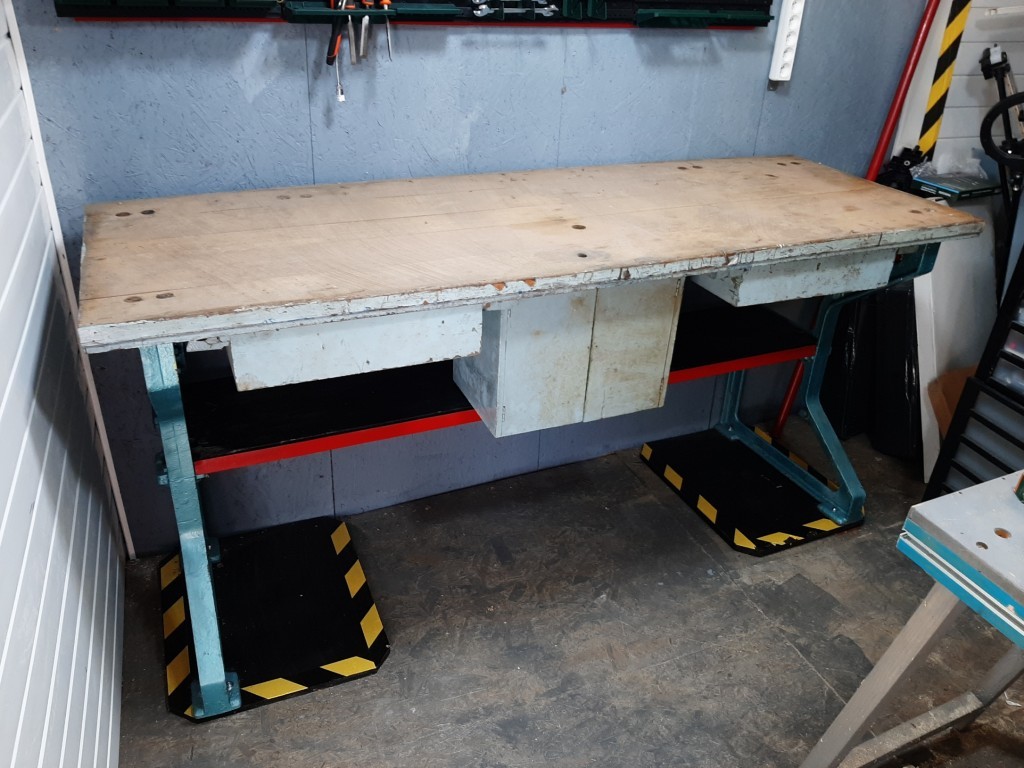

Bon, il est en place !!
Je n'ai pas remis la barre qui n'apporte rien et gêne plutôt.
J'ai rebouché des fissures sur le dessus, fait 3 couches de peinture et mis les décorations de rigueur !

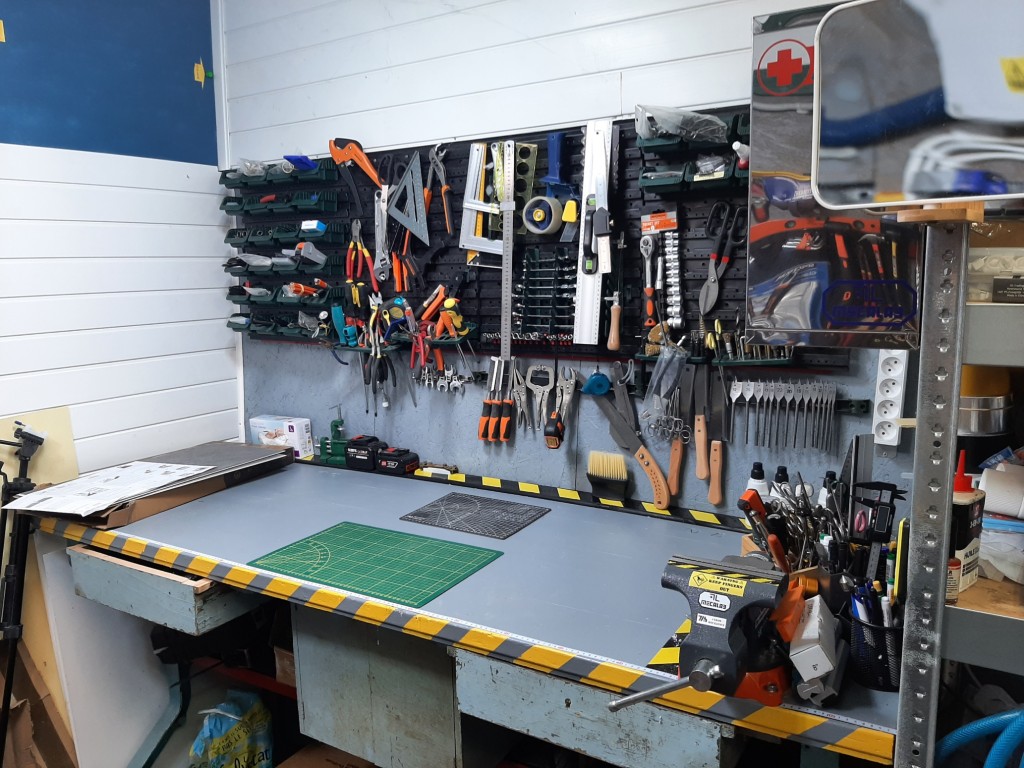

J'ai délimité un espace où je m'interdit de stocker ou ranger quoi que ce soit.
Je ne veux pas refaire l'erreur que j'ai fait dans mon autre lab ou je n'ai finalement quasi plus de place pour bricoler !
J'ai aussi fixé l'étau VEVOR que je vous avais présenté dans cette vidéo.
J'ai encore les 2 tiroirs et le petitt placard en dessous à restaurer, mais j'ai d'autres priorités pour l'instant.
Outils au mur
Il est bien sûr hyper pratique de pouvoir accéder aux outils facilement.
Pour cela, on peut les fixer au mur.
Je
sais par expérience que ce n'est pas facile de trrouver le bon
agencement du premier coup et surtout de le maintenir dans le temps,
des outils se cassent ou se perdent, de nouveaux arrive, on constate
que ce n'est pas pratique.
J'ai décider de le rendre adaptable à 2 niveaux:
- En utilsant le principe des "French cleat" Taquets Français) ce qui permet de faire des modules facilement déplaçables.
- En utilisant des module eux même adaptables, genre plaques perforées.

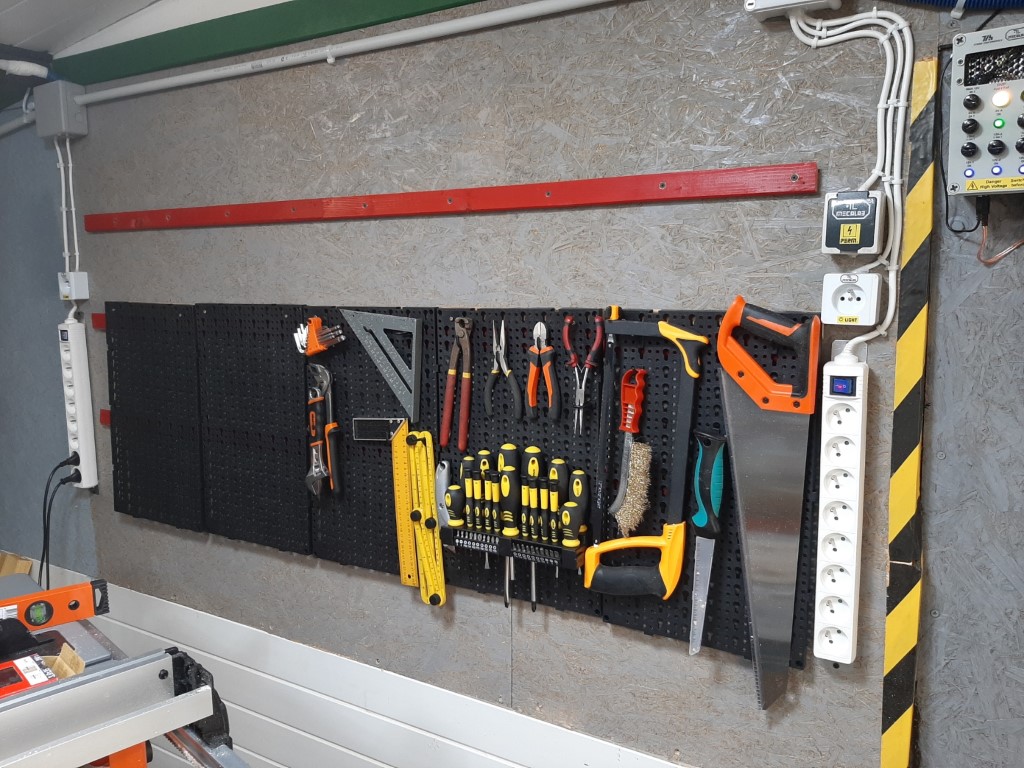

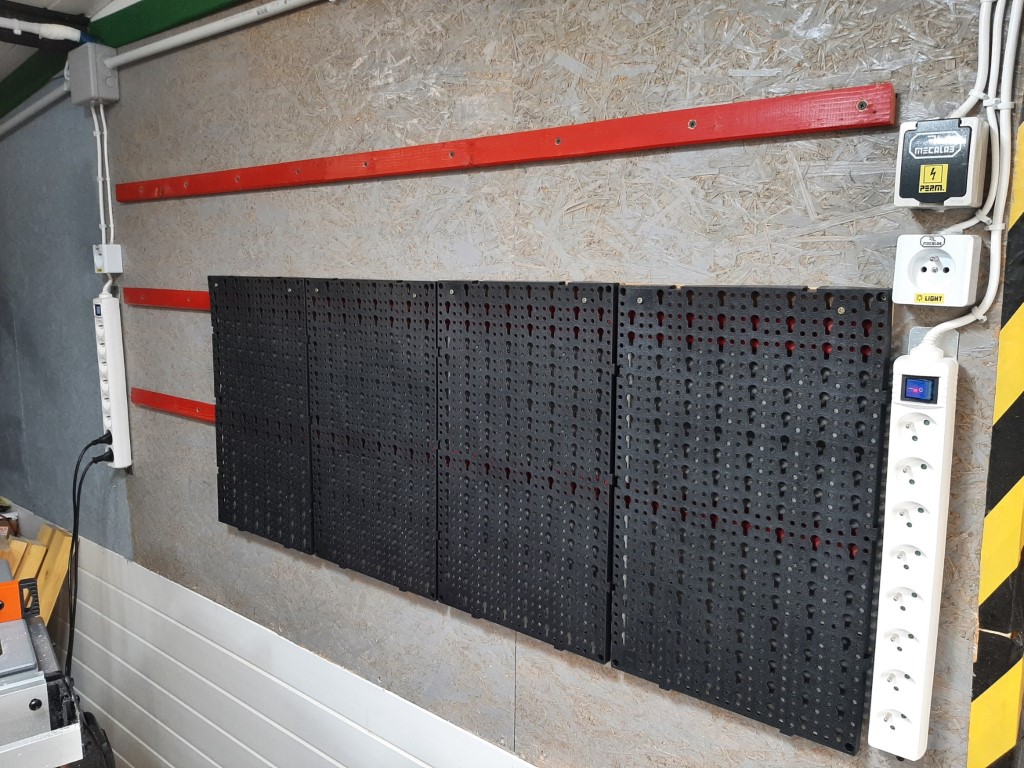

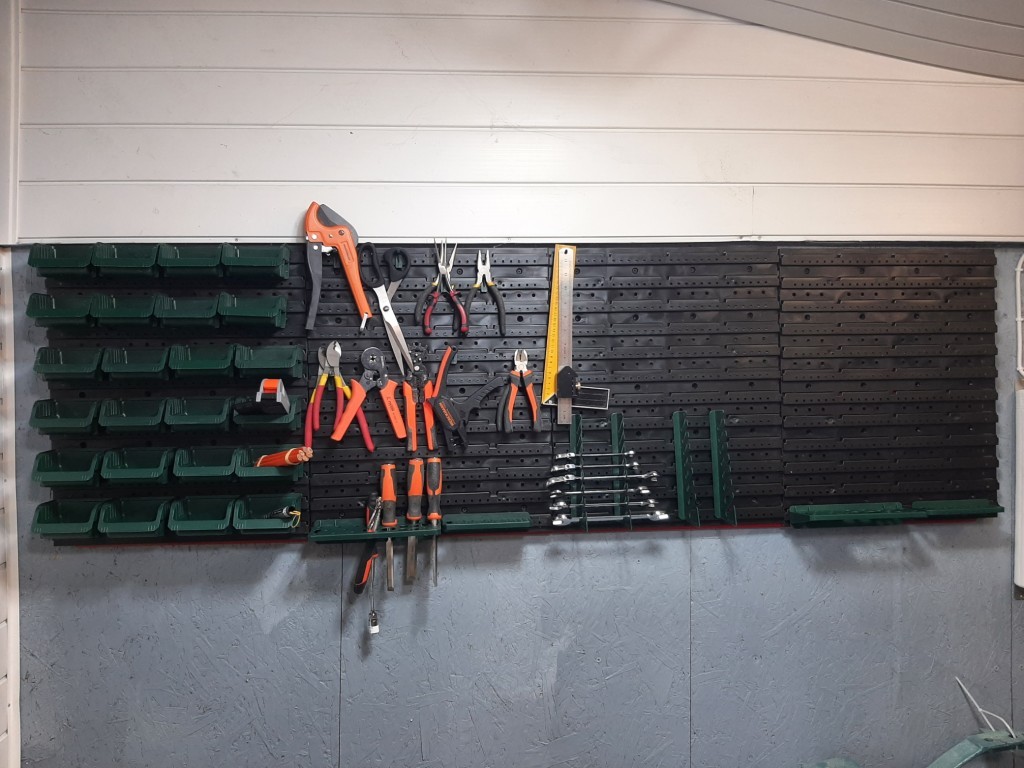

Voilà ce que ça donne, ce sont des panneaux LIDL.

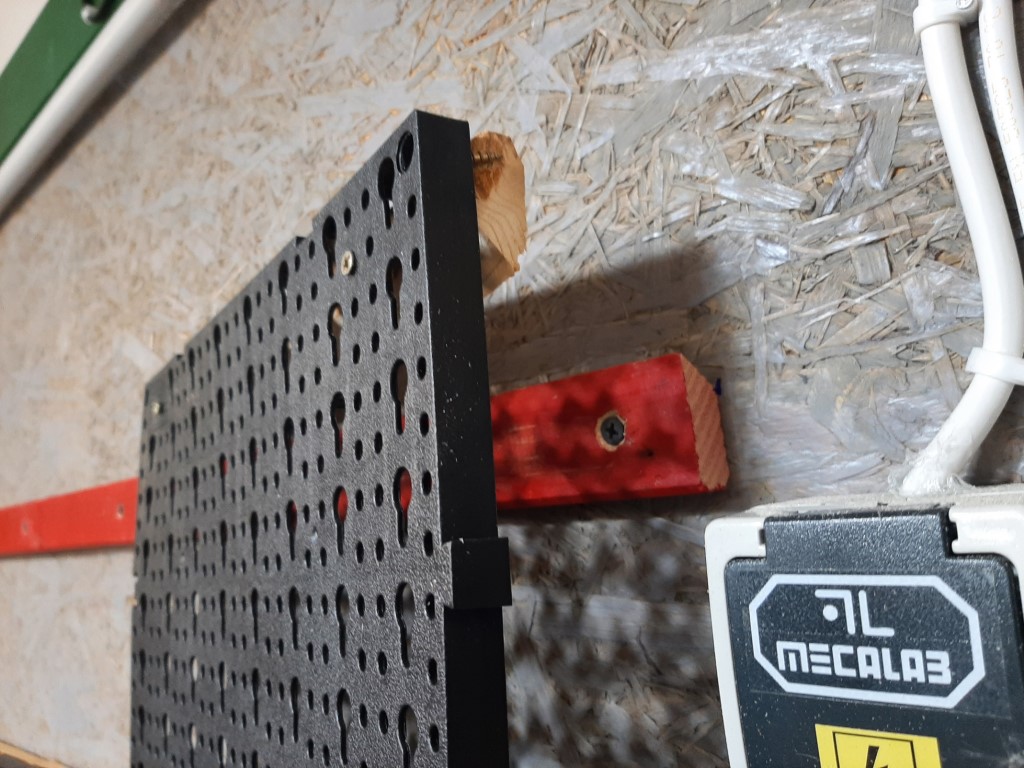

On peut voir ici le détail.
Je vais aussi faire d'autres modules.
Au dessus de mon établi, j'ai trrouvé en promos des grands panneaux LIDL avec plein de bacs.
Ils sont grand et couvre tout l'espace !!!
Je vais pas manquer de bacs !
Armoire à pharmacie
Il est indispensable de disposer d'une petite armoire de premier secours dans un atelier.
En
effet, on se blesse souvent et j'ai donc acheté chez Leroy-Merlin une
petite armoire à pharmacie que j'ai bien sûr personalisée.
La porte en verre se démonte et j'ai mis des beaux stickers fait avec mon plotter VEVOR qui fait vraiment un super taf !
Voici en gros le contenu que je vais y mettre :
- Morceaux de sucres (Je suis diabétique et ça aide en cas de crise d'hypo-glycémie)
- Ciseaux, pinces à étiler, scalpels, clamps, etc...
- Spray désinfectant
- Alcool à 90°
- Eau oxygéné
- Pansements divers (en particulier des spéciaux pour les doigts)
- Sparadrap
- Compresses stériles
- Dose de serum physiologique
- Beaume pour coups, bleur, etc...
Volià,
avec ça, je peux m'auto-réparer rapidement quand je me blesse en
bricolant, j'ai beau faire gaffe, ça m'arrive de temps en temps.
La fabrication de l'atelier 1 décrit ci-dessous est visible ICI
Je me suis fabriqué un porte tournevis avec du bois de palette
Pratique :)

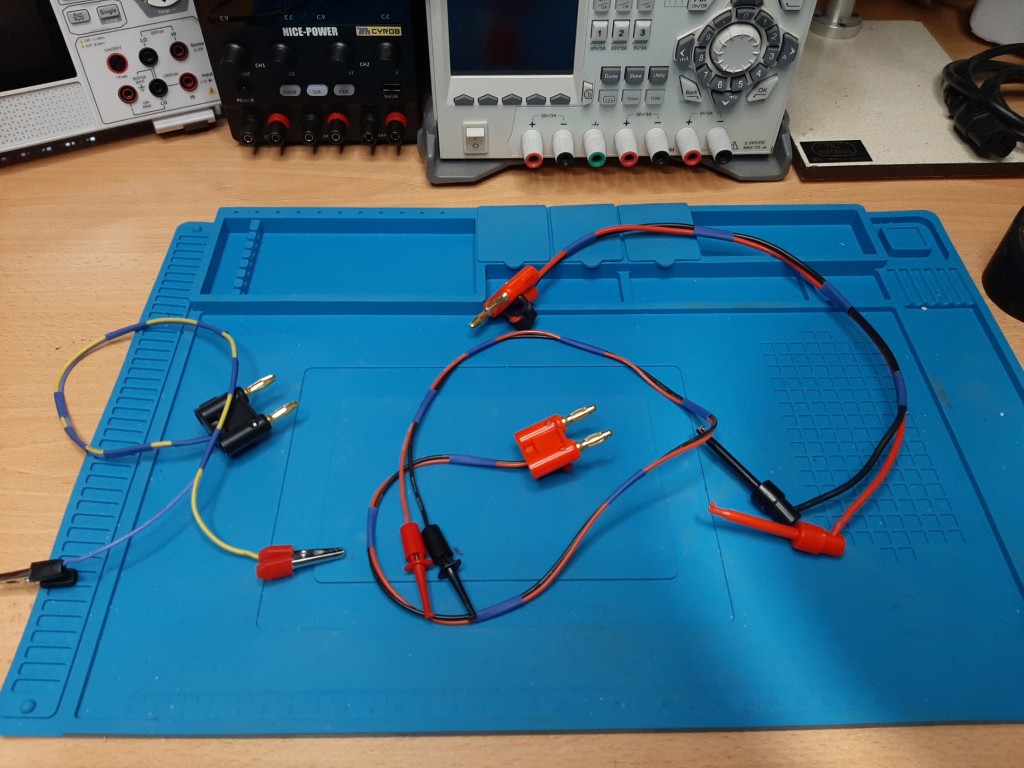

Je me suis fait aussi ses câbles indispensables avec du fil silicone hyper souple

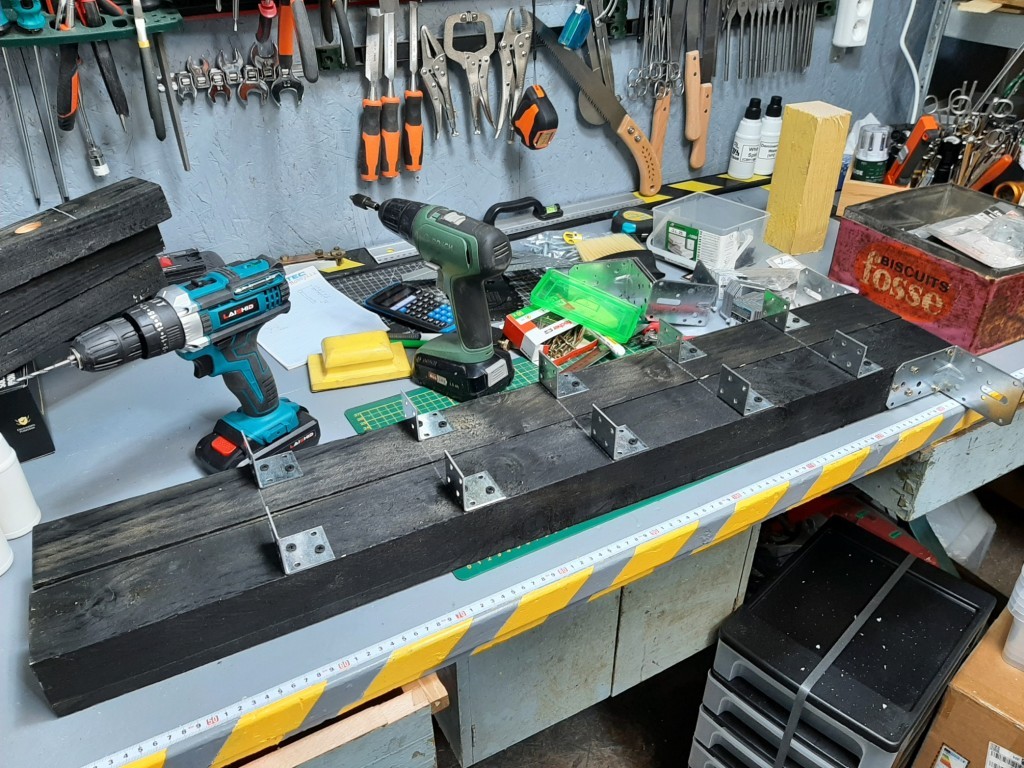

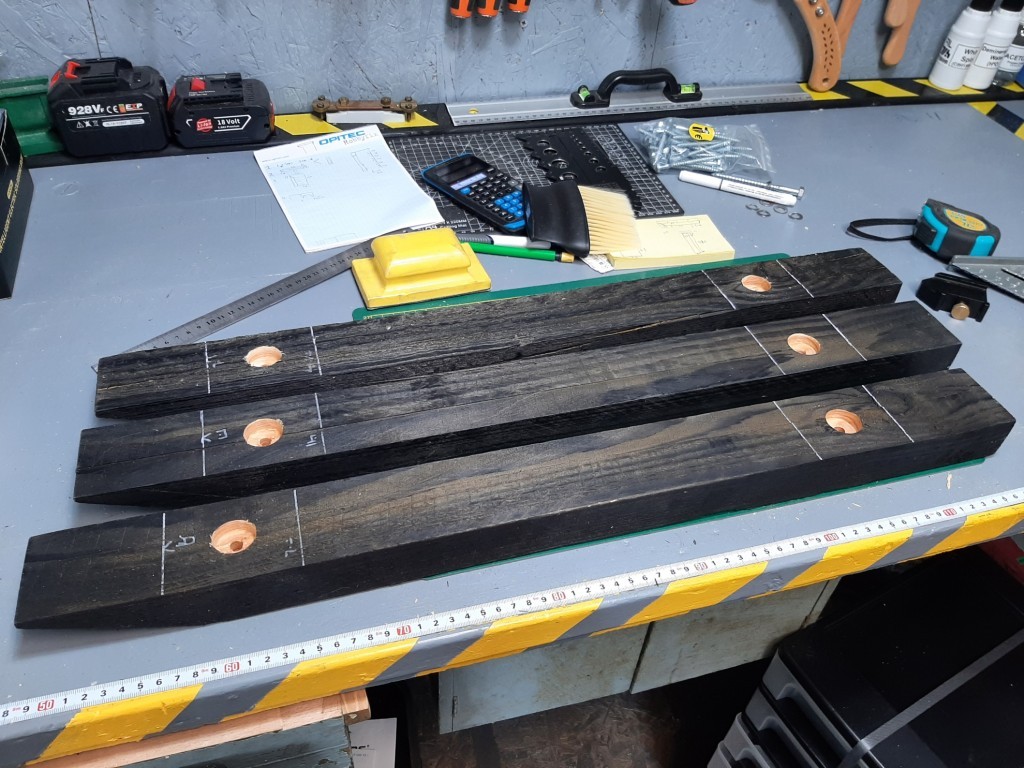

J'attaque l'établi 1 : 3m de long, 0.70de large et 1m de haut, voici les 3 traverses de support

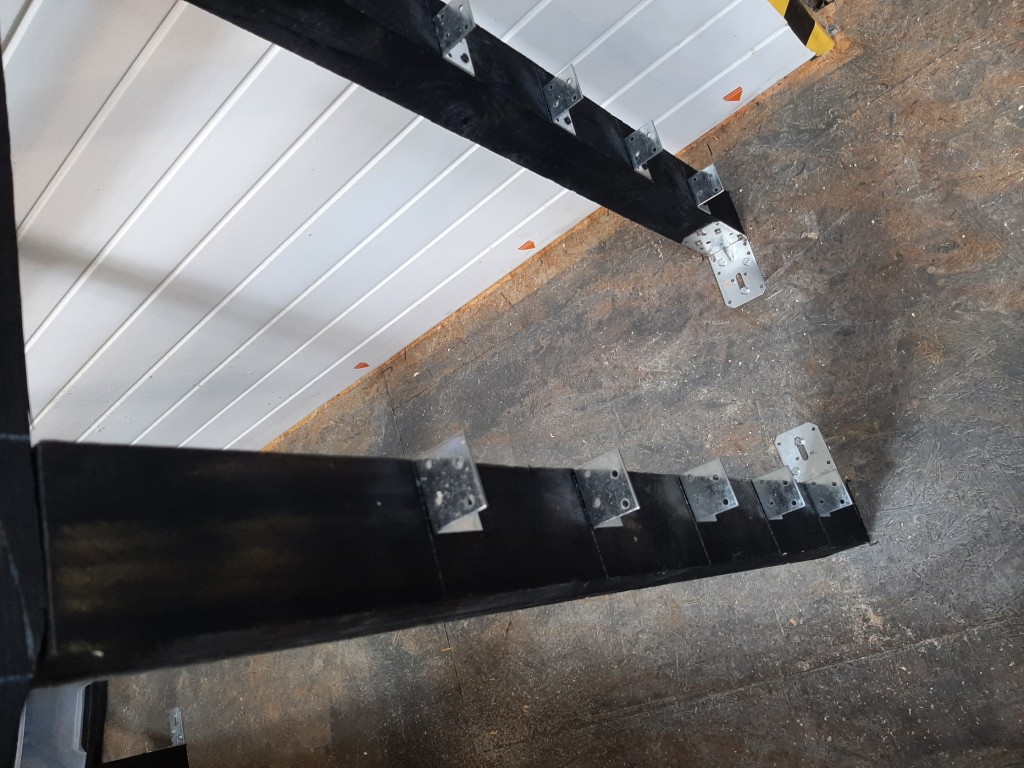

Ici les support d'étagère

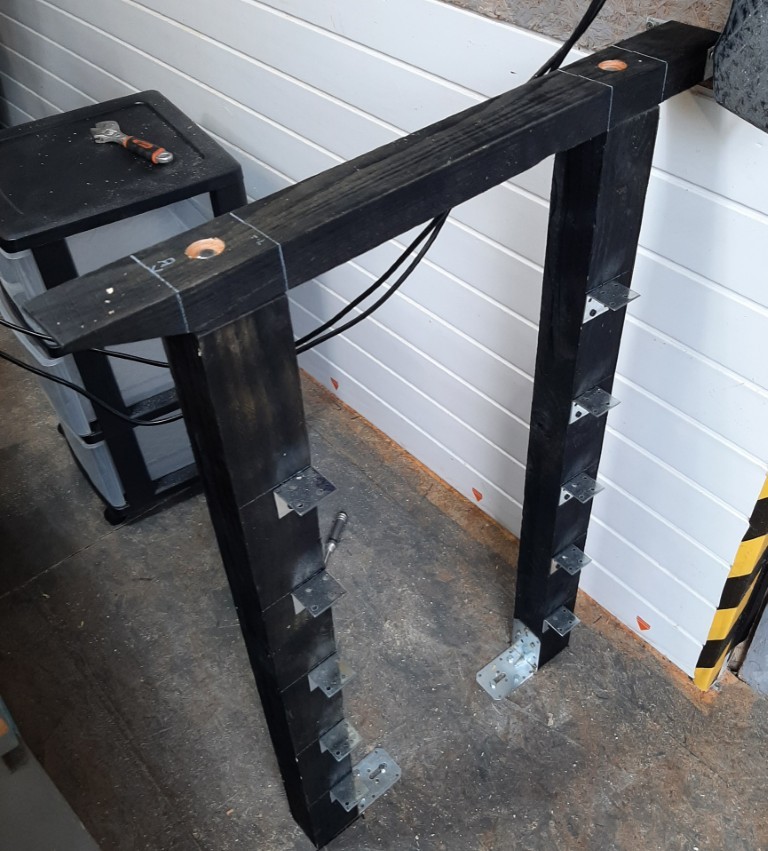

Les premiers pieds sont montés

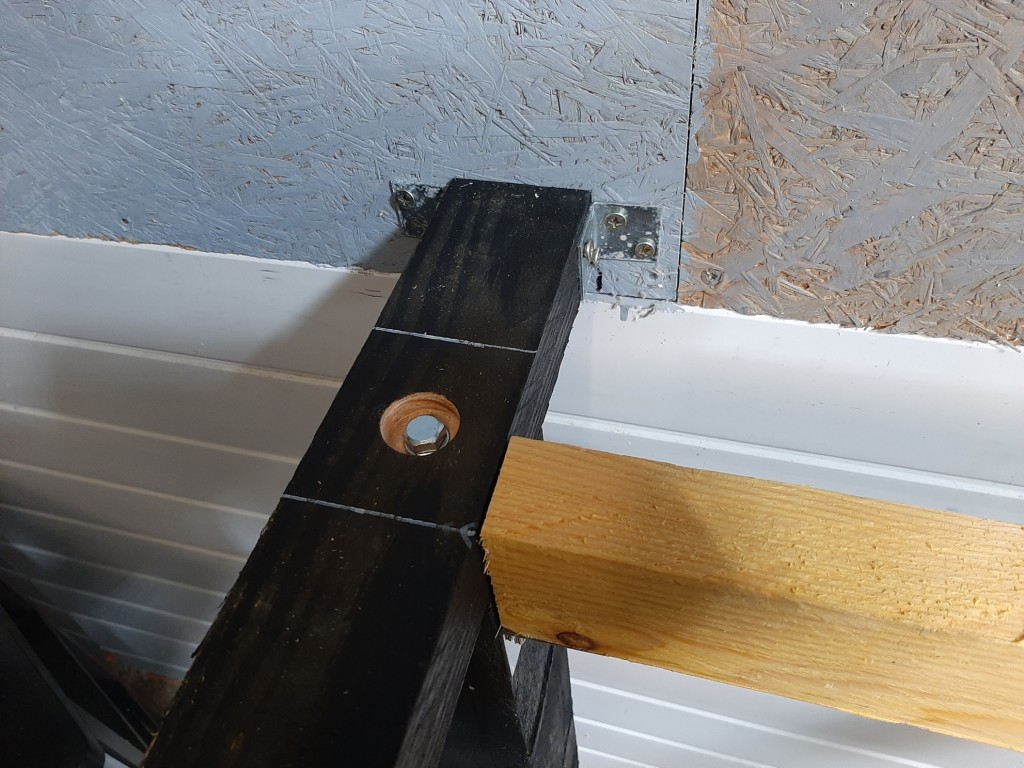

J'ajoute ces renforts, il faut pas que ça plie !
C'est fixé au mur et au plancher, ça bouge pas !
J'ai ajouté des bordures dans du plastique de reccup pour pas que les bacs tombent à gauche.

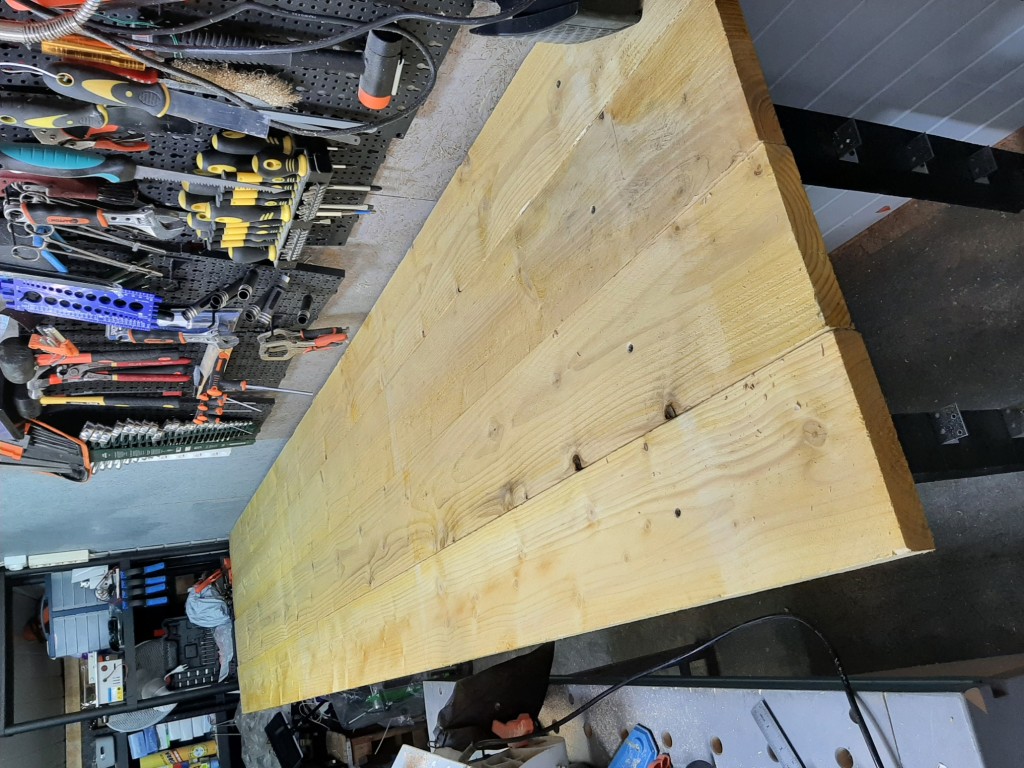

4 planches traitée trouvée chez Brico-dépôt et le tour est joué !
J'ai aussi acheté du plancher PVC, je regarde vite fait, ça va le faire !
On peut voir que mon pseudo Festool et mes scies se rangent impec
L'établi 2 reste bien rangé et m'aide bien dans mes travaux, le Mecalab s'auto-construit :)

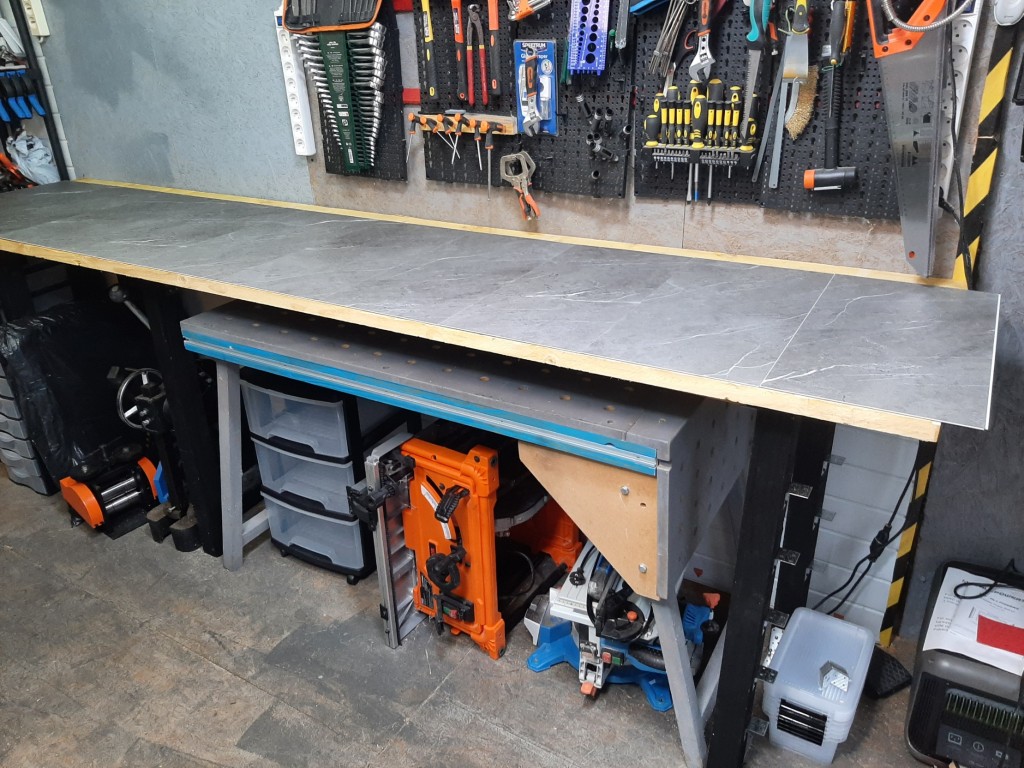

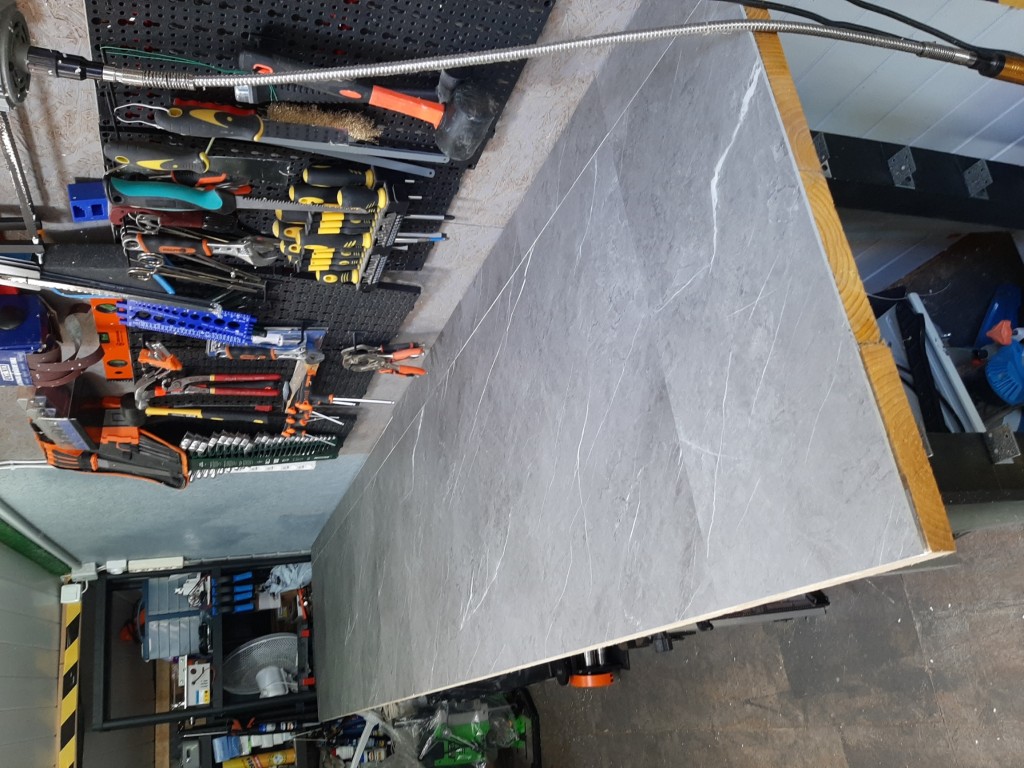

Et voilà, cela fait une belle surface pour un établi.

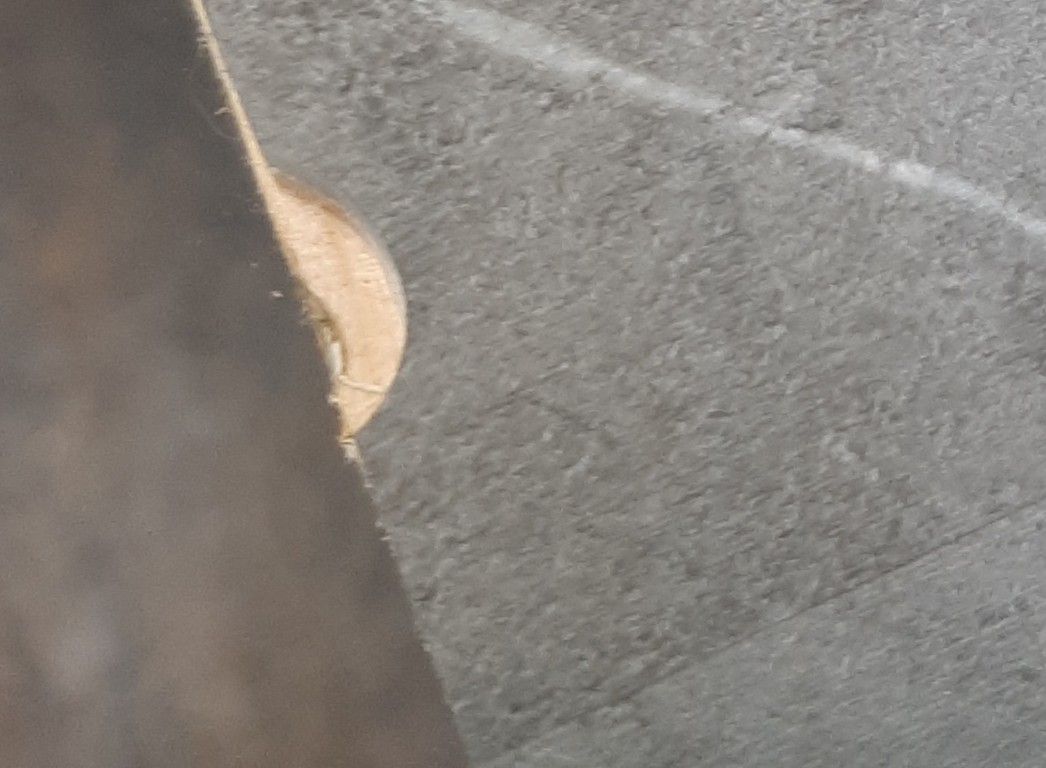

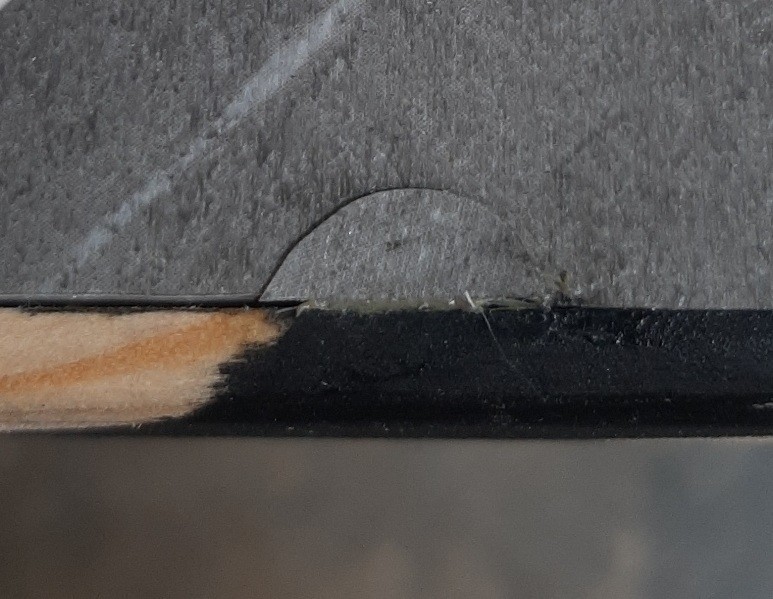

OUPS, le roulement à bille de ma fraise c'est barré et ça a fait un accident !!
Heusesement vite réparé :)

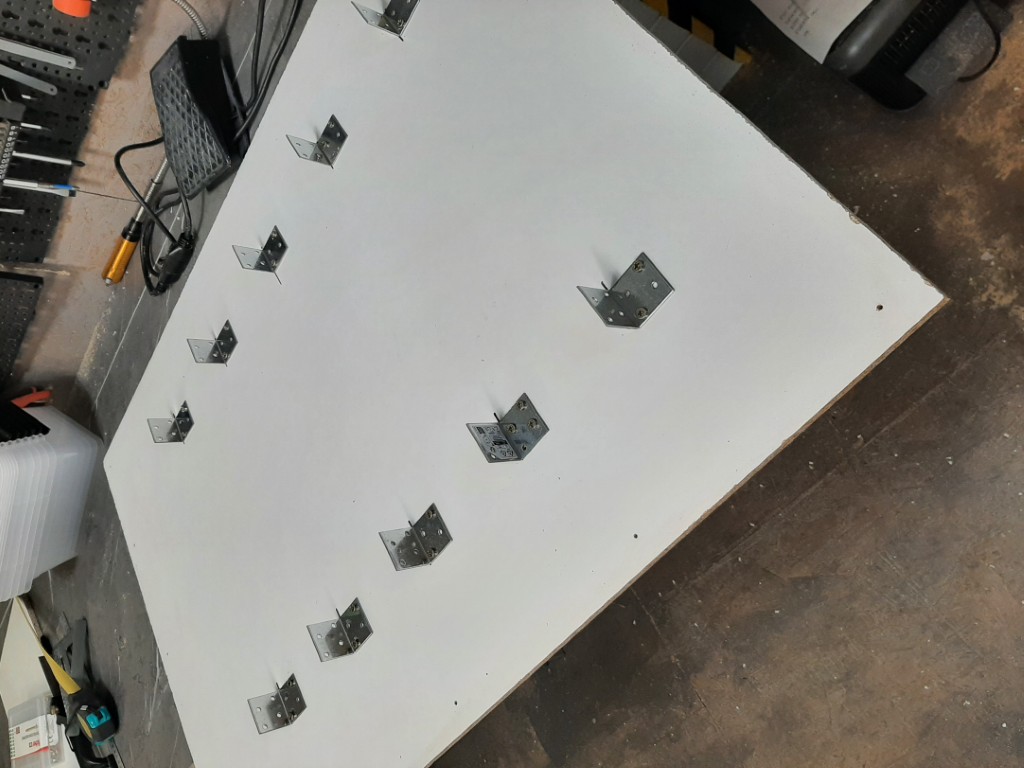

Le flan droit et les supports pour les étagères

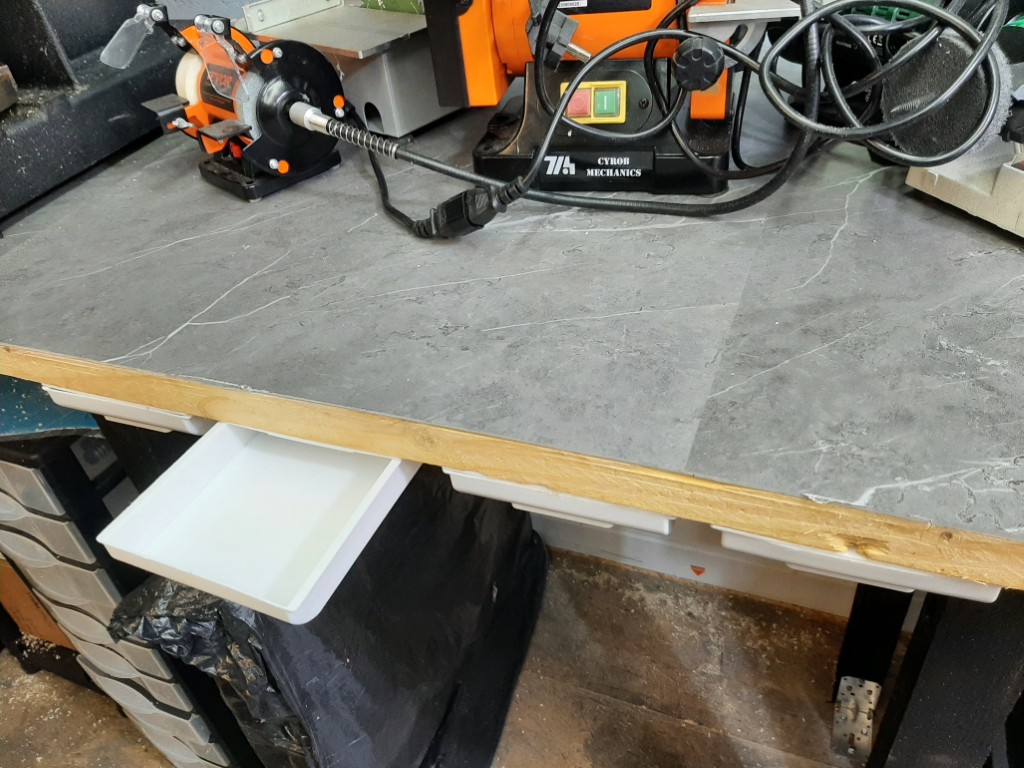

J'ai trouvé des petits tiroirs sous tables pour moins de 2€ chez Gifi, cool !

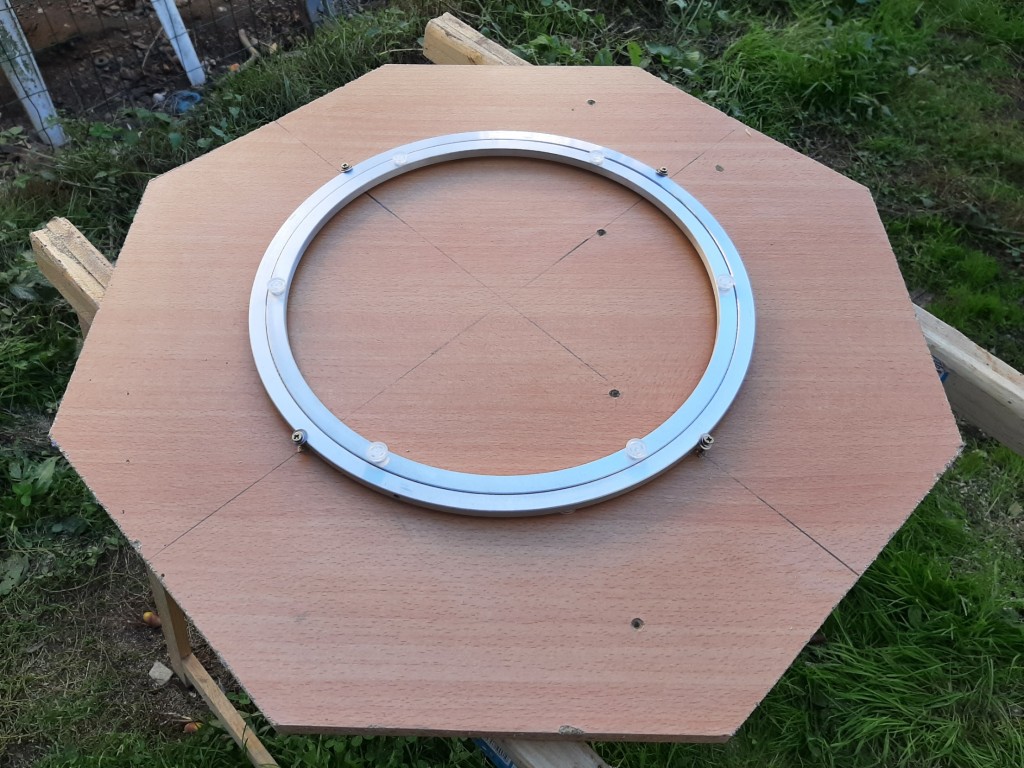

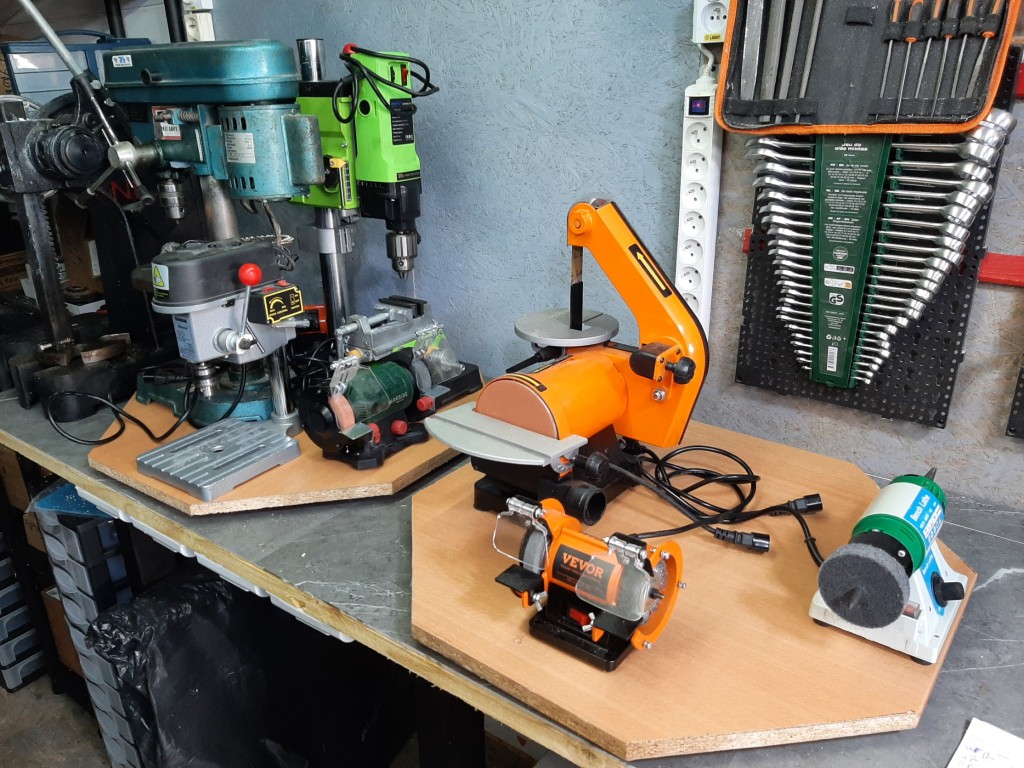

Pour les carrousel, j'utilise ces roulements géants trouvé sur Ali qui supportent de fortes charges
J'ai choisi une forme octogonal, plus facile pour les champs.
J'essaie plusieurs combinaisons

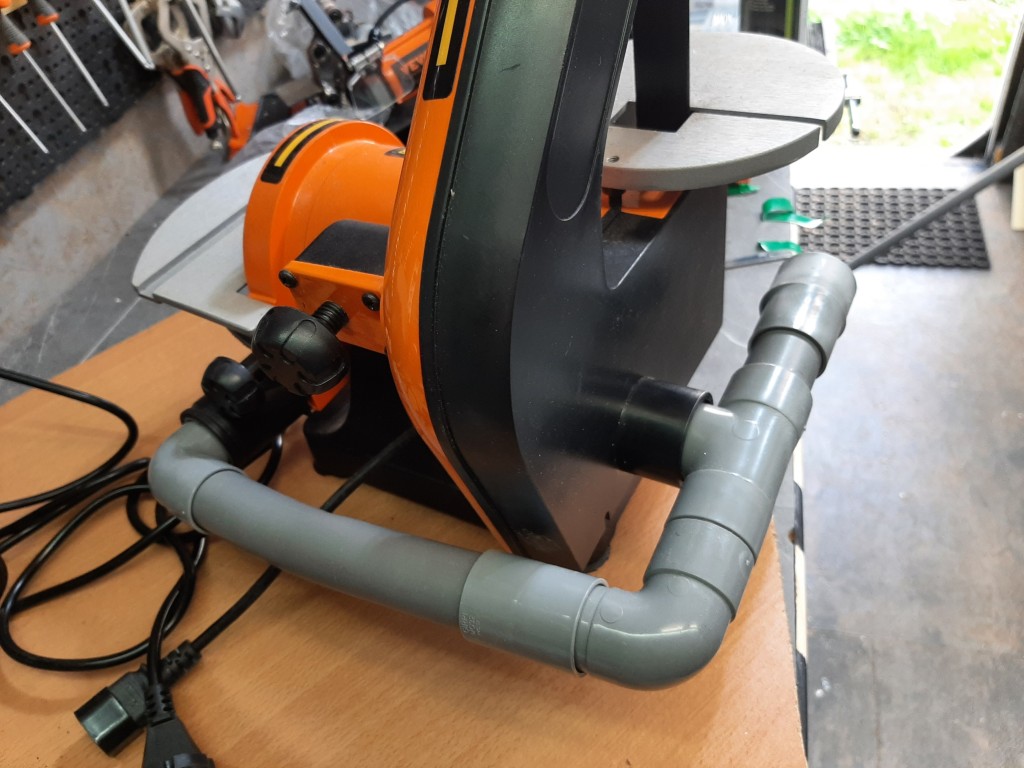

Je raméne devant l'aspiration de ma ponceuse VEVOR

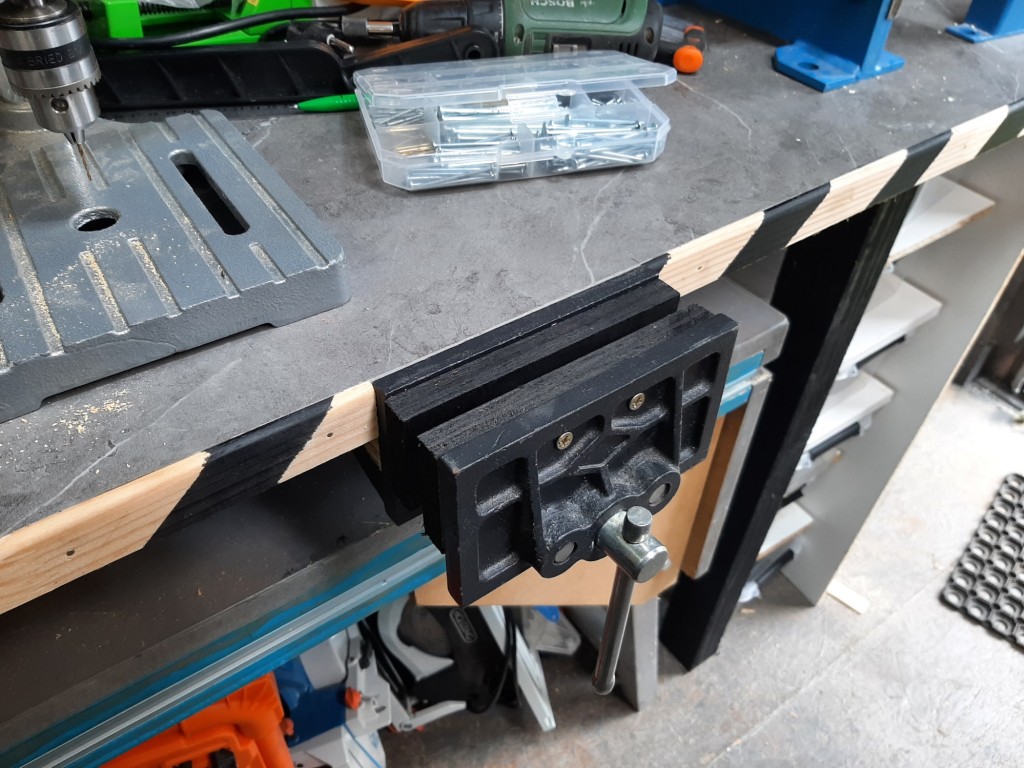

J'avais acheté un étau
de menuisier de fin de série chez Brico dépôt, ils m'avaient fait un
prix car c'était le modèle d'expo un peu oxydé.
Il faut que j'ajoute une cale pour qu'il affleure la surface de l'établi.

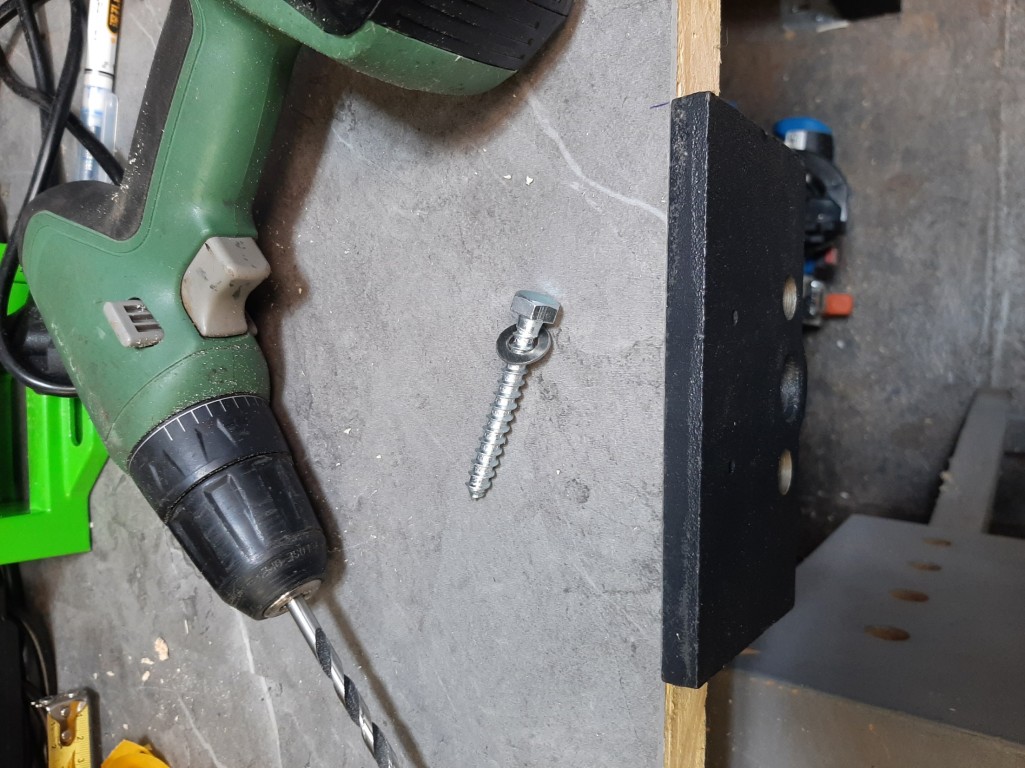

Je le fixe solidement avec des tirefonds
2 machoires en bois et voici un étau bien pratique !

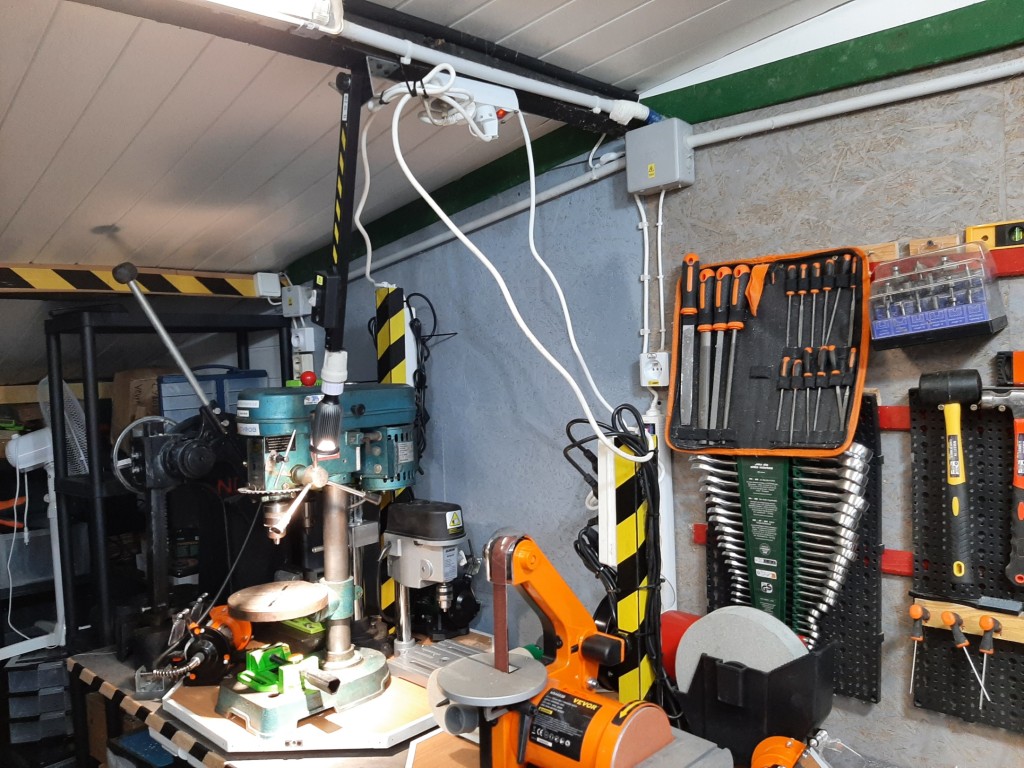

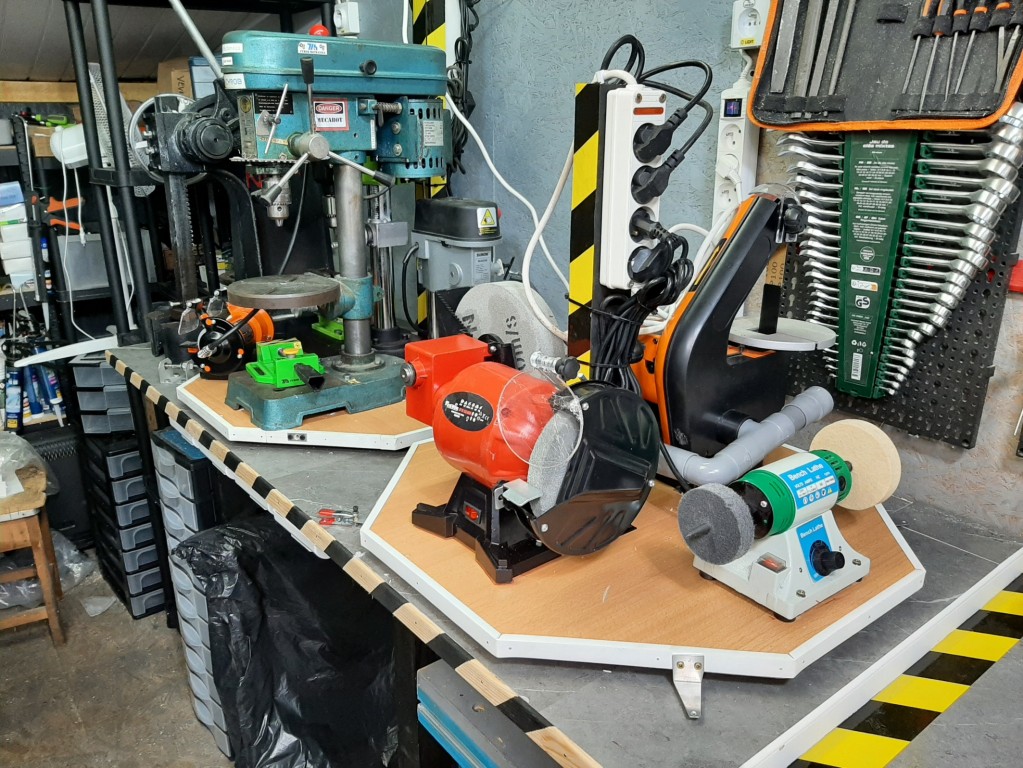

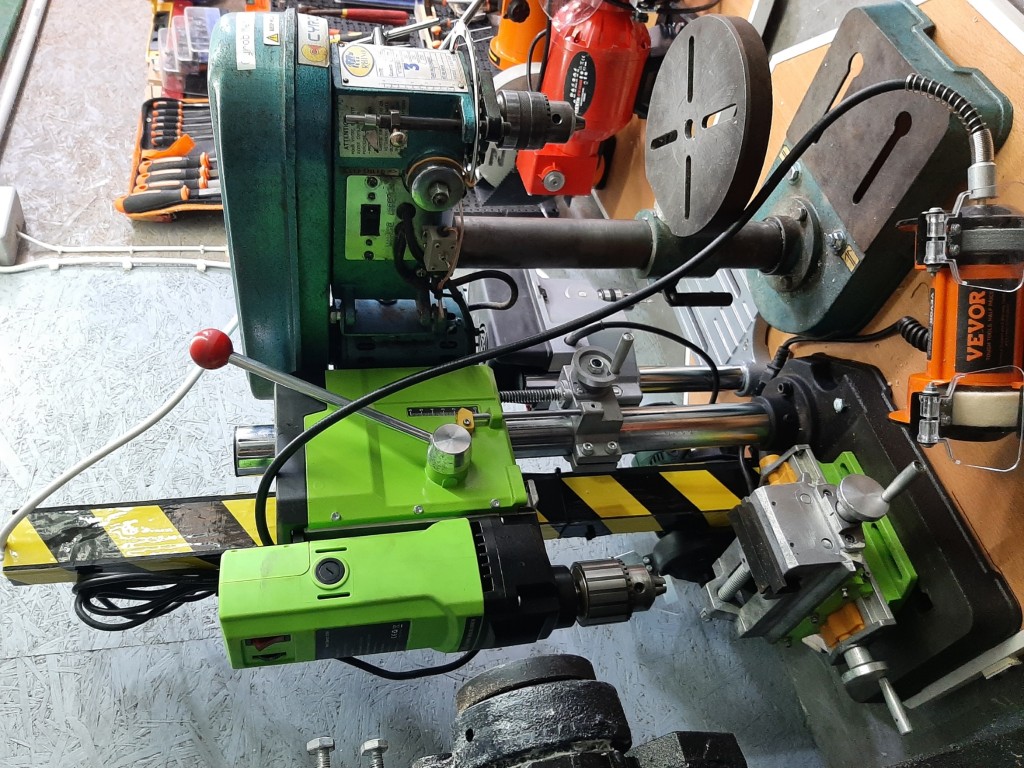

Le carrousel des perceuses est terminé.
Je me suis fait un systéme de verrouillage

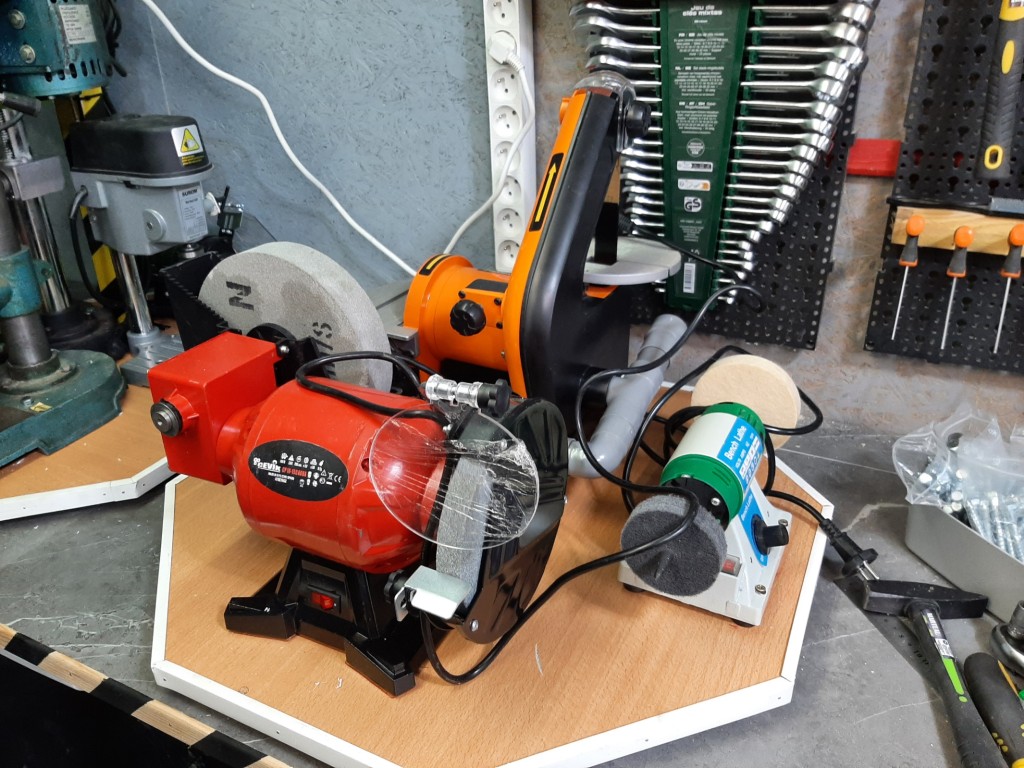

Celui des ponçeuses presque terminé...
Et voilà, j'ai choisi de ne pas couper les fils
Ici, j'ai essayé un autre systéme de verrouillage, ça le fait aussi

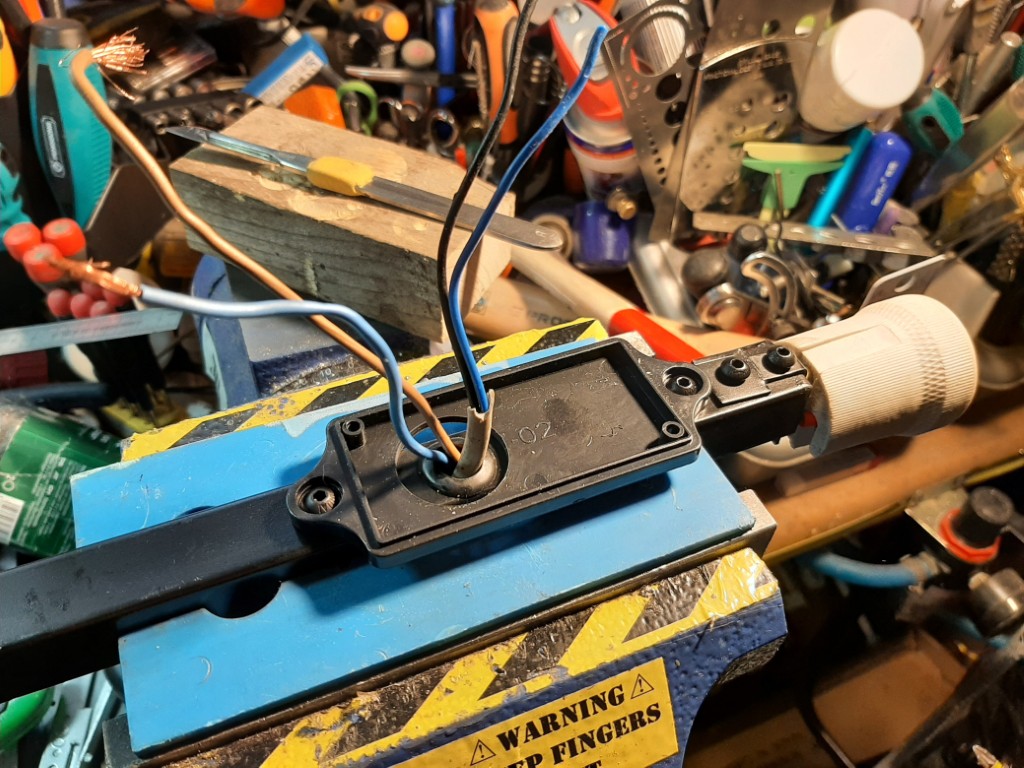

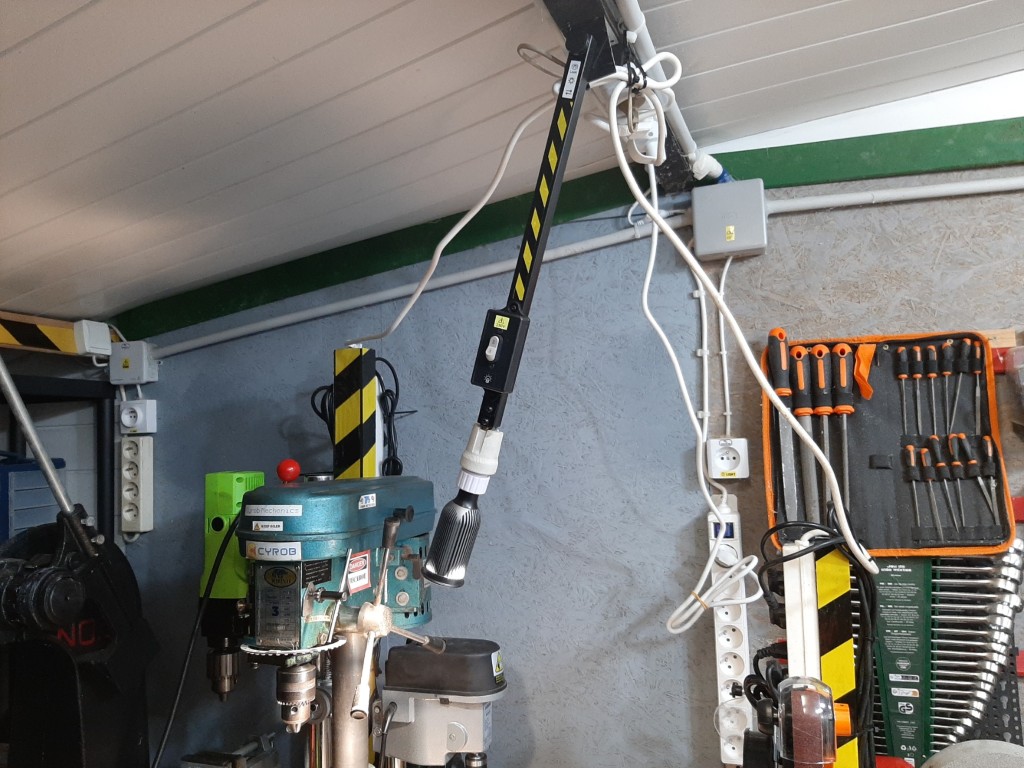

je fabrique une lampe
et voià, une lampe pour bine voir !
Elle fonctionne pour les 2 carrousels

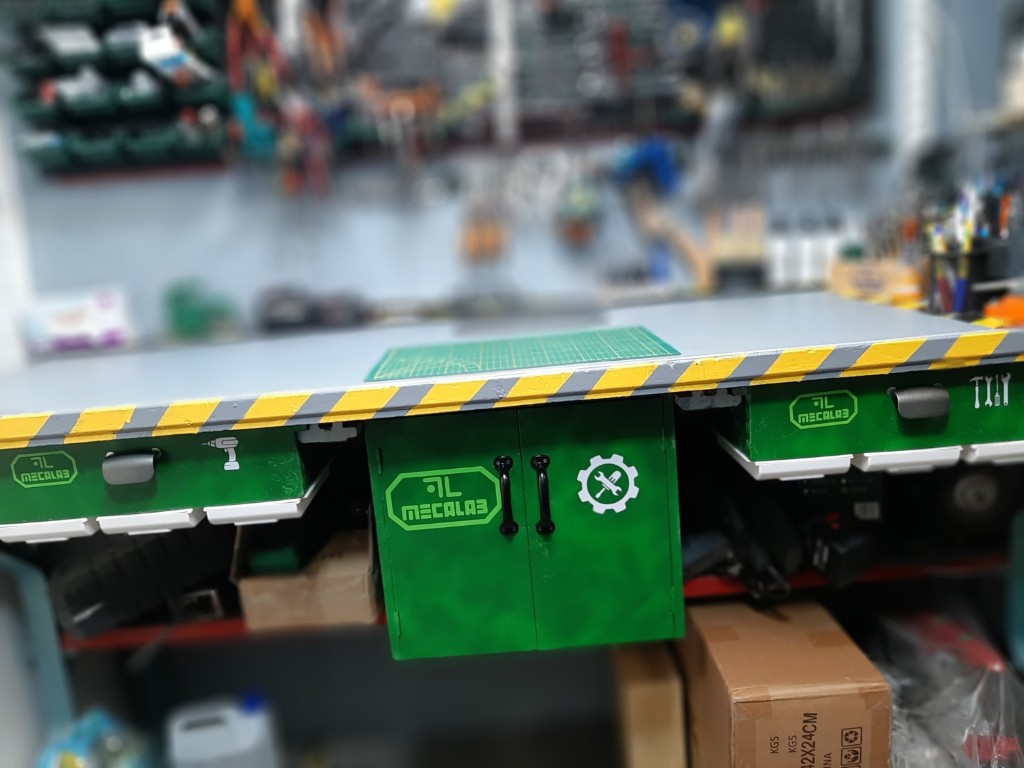

Peinture des tiroirs de l'établi 2

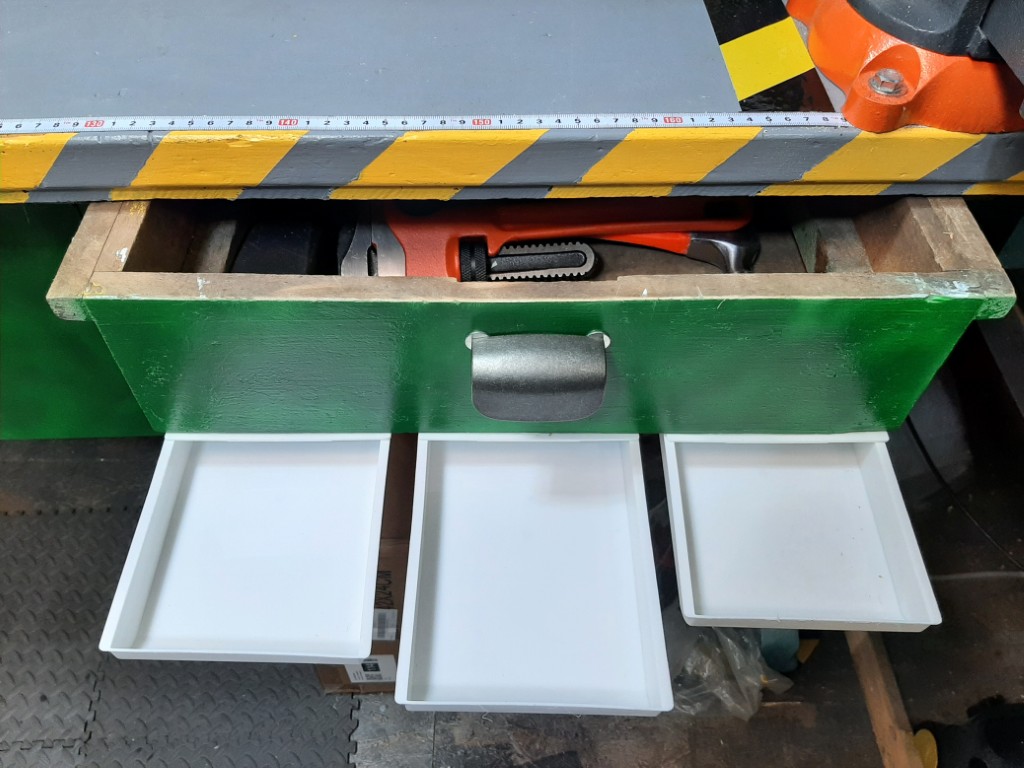

Ces petits sous-tiroirs Gifi sont bien pratiques

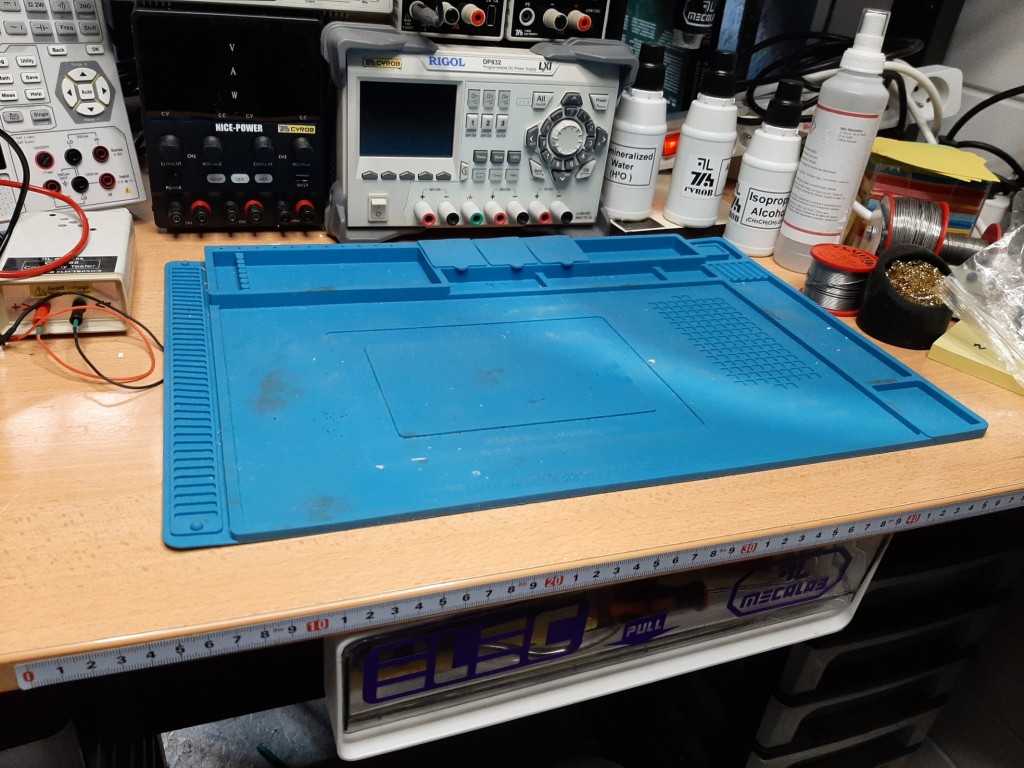

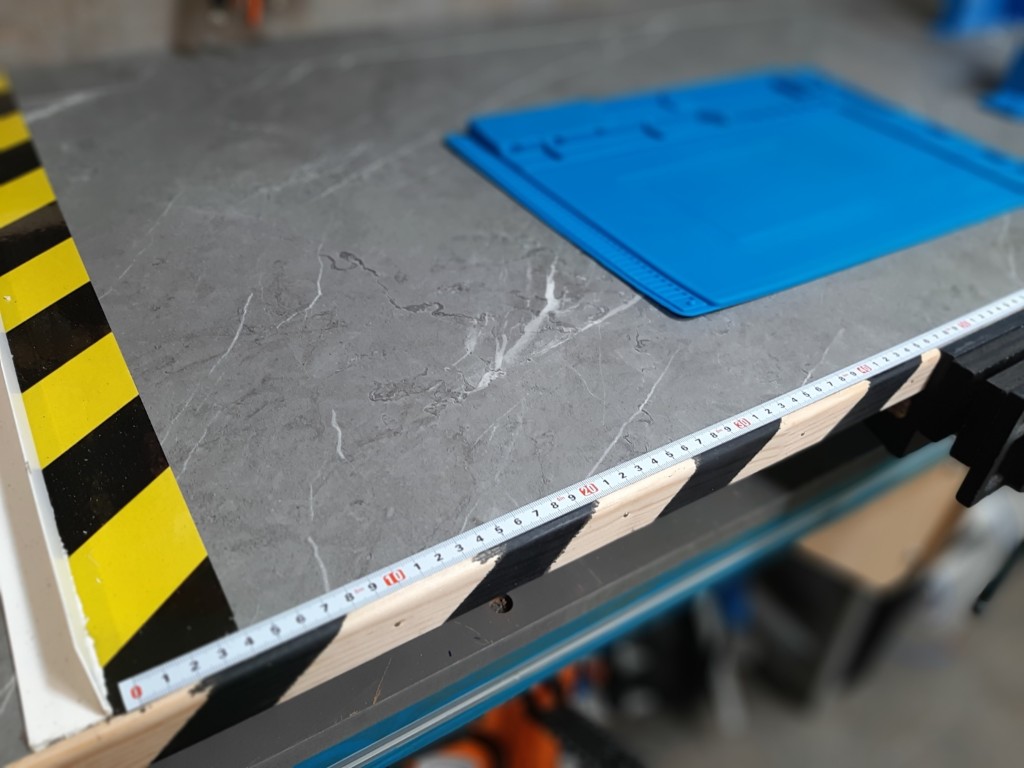

J'ai mis ces mètres rubans adhésifs sur l'établi 1 et la table labo sont bien utiles
Les auto-collants de rigeurs :)

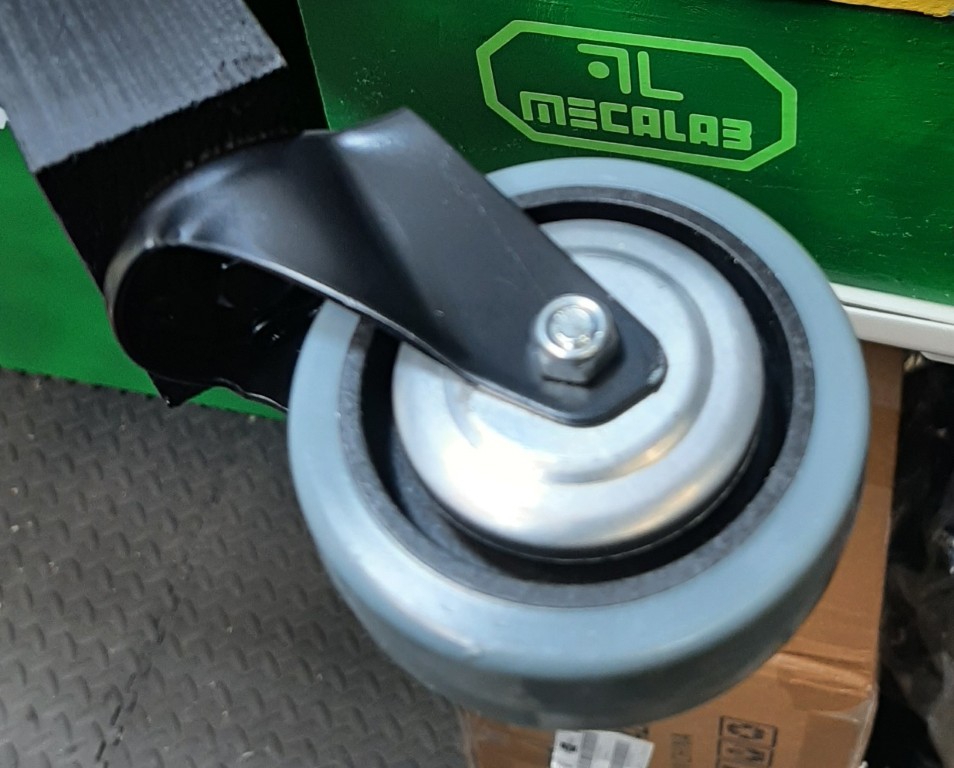

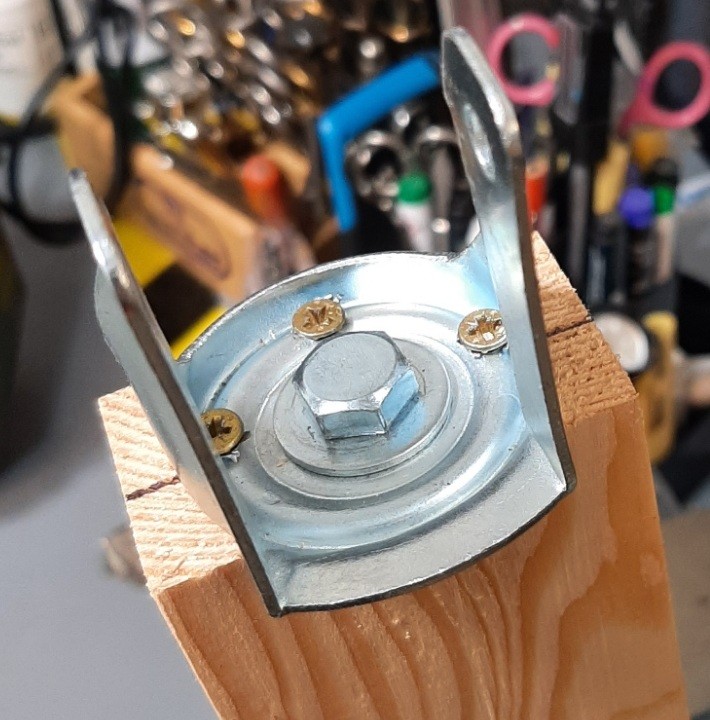

Pour le support mobile de la plieuse, j'ai modifié une roulette folle trouvée chez Action pour la rendre fixe.
Et voilà

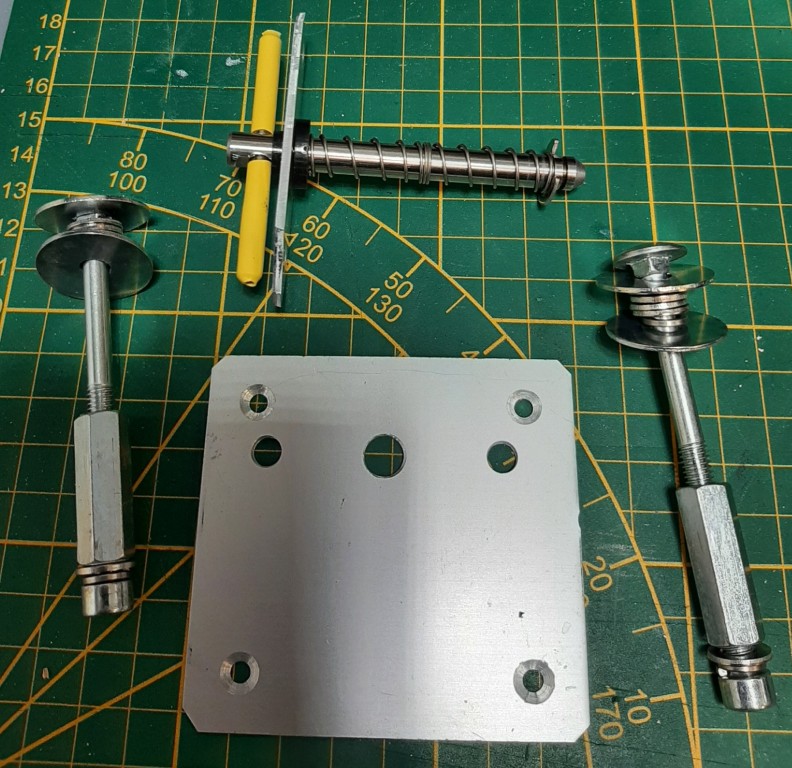

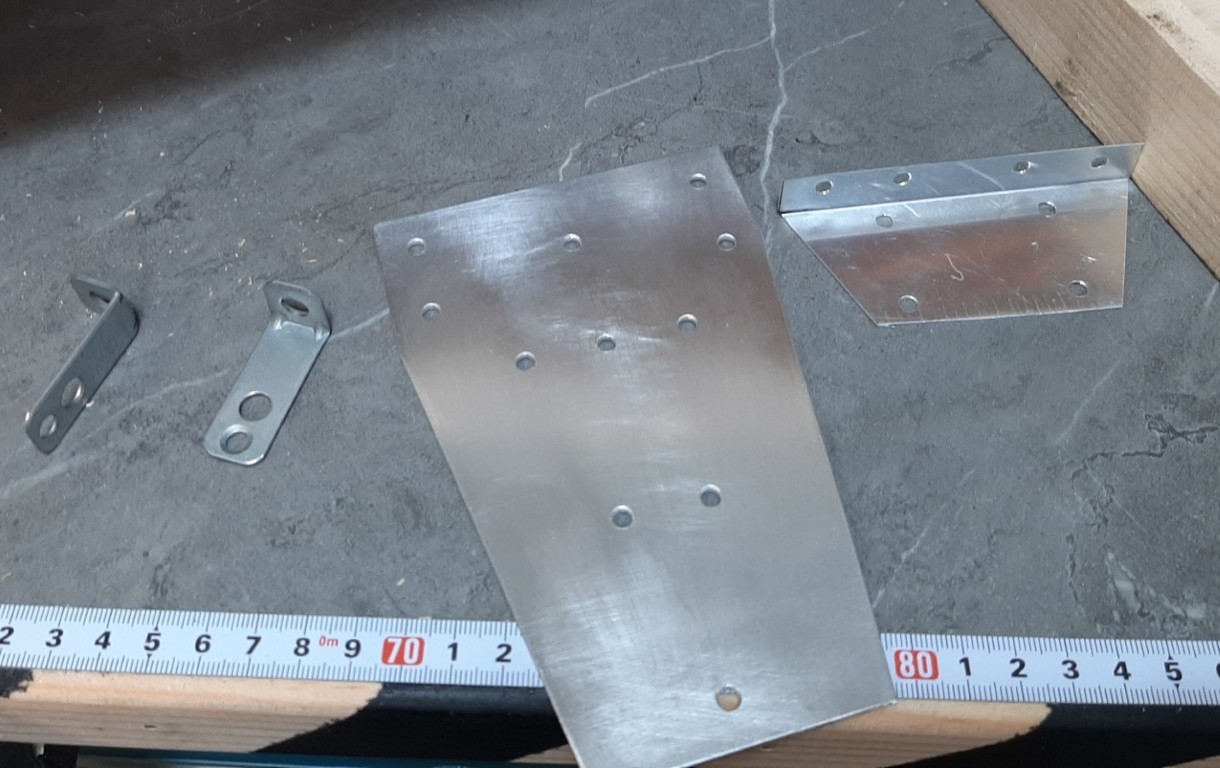

J'usine des pièces pour fixer le pied

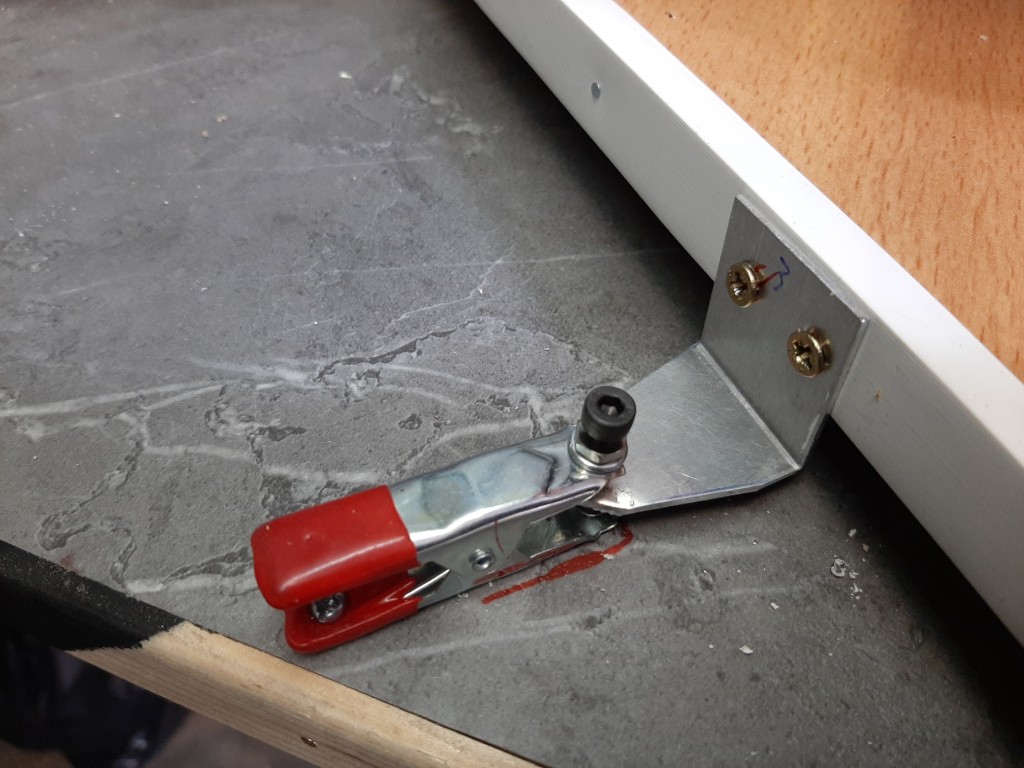

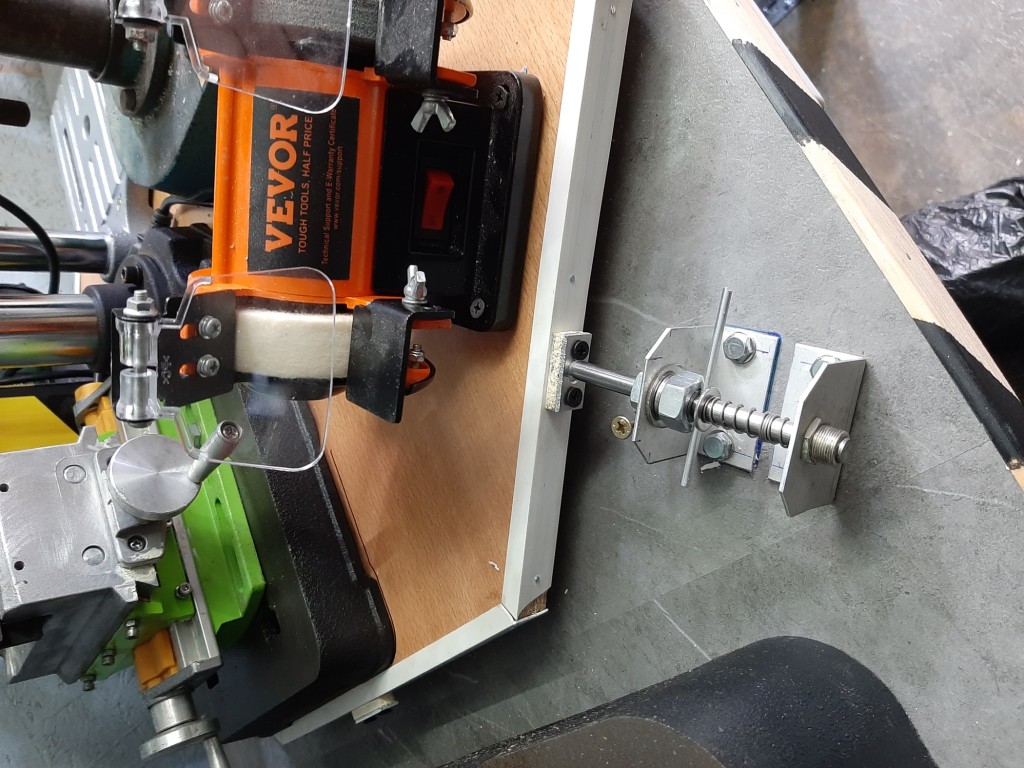

Le systéme de verrouillage est simple et efficace.

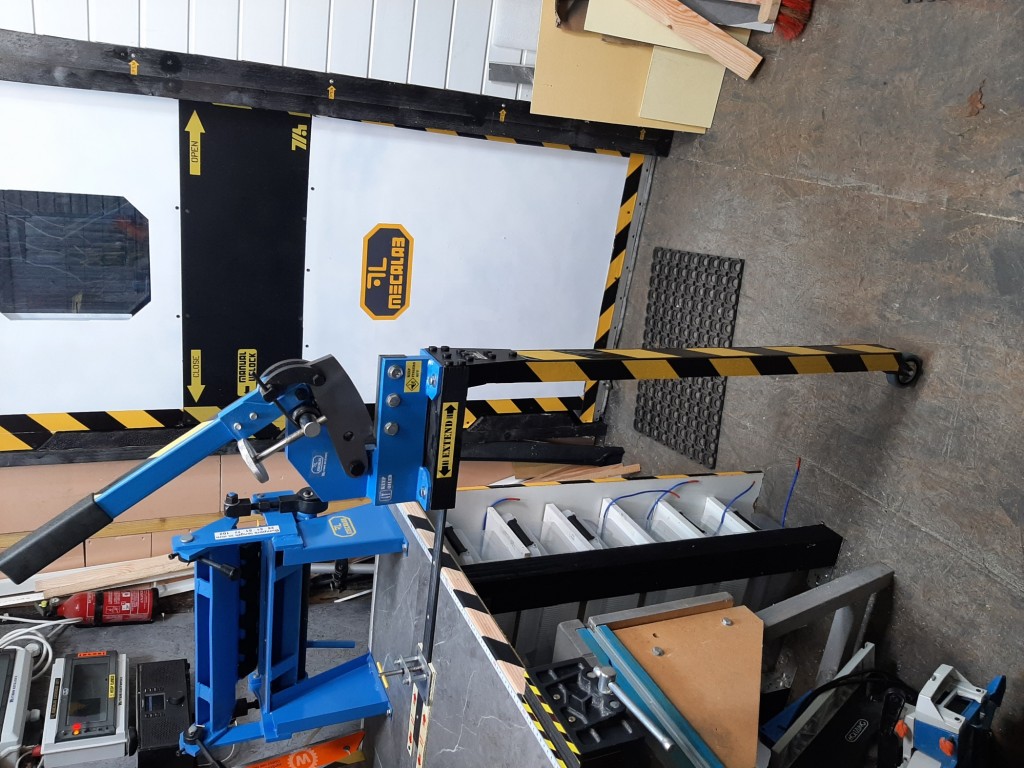

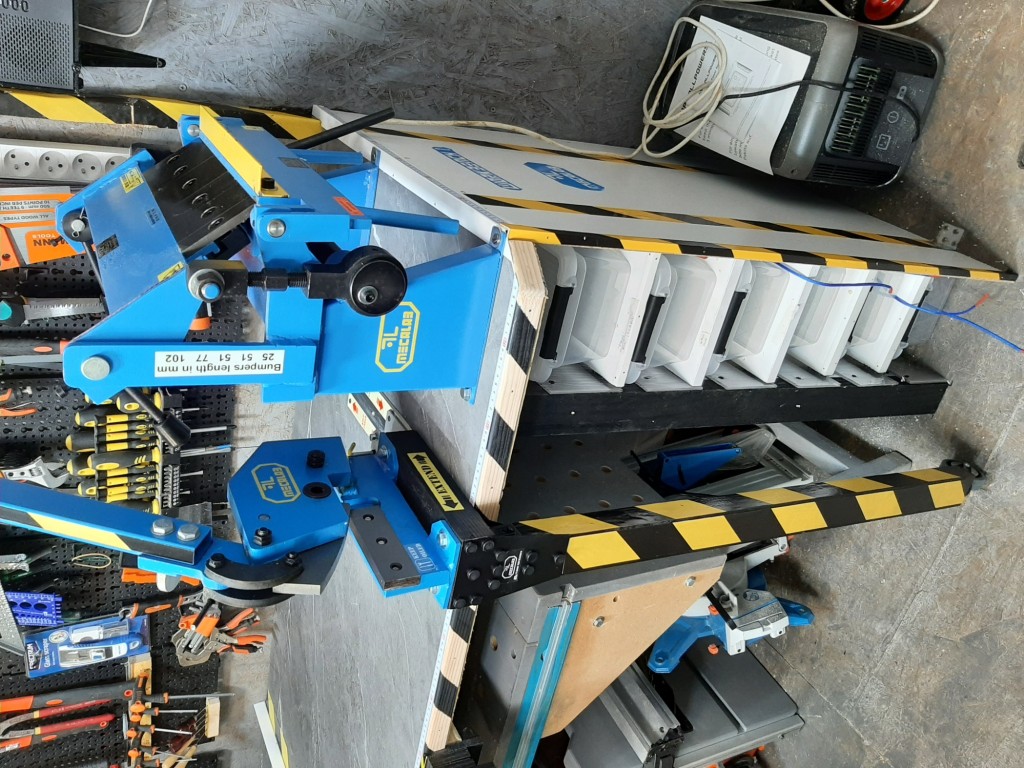

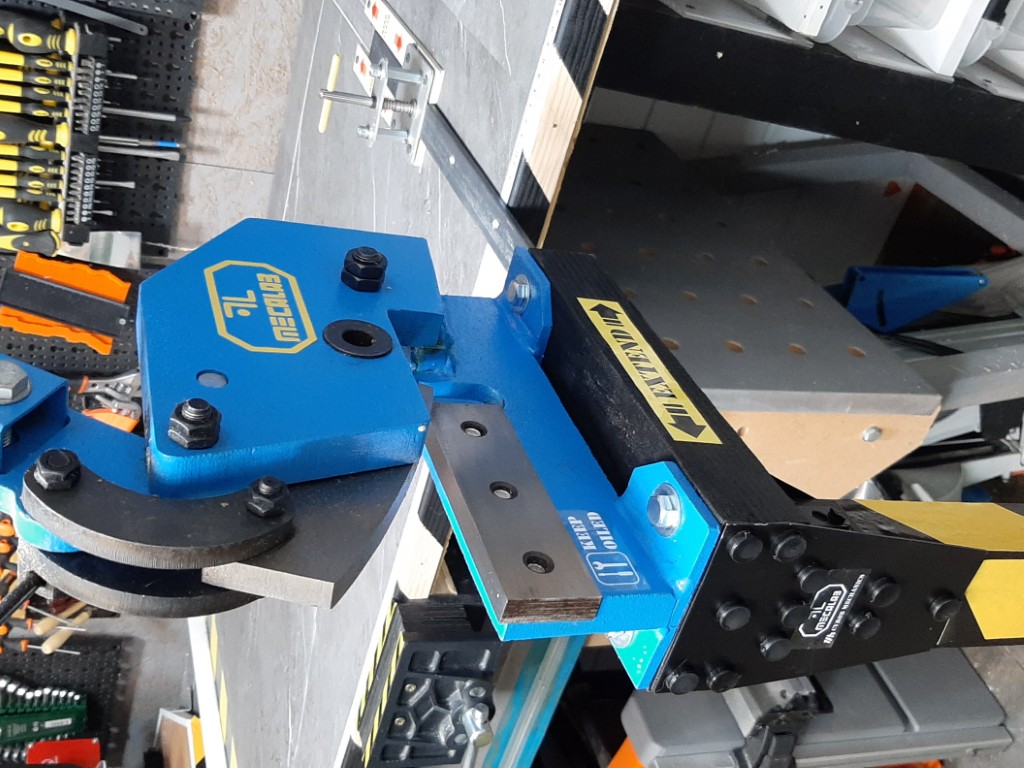

Et voilà, je peux couper des grandes tôles au besoin.

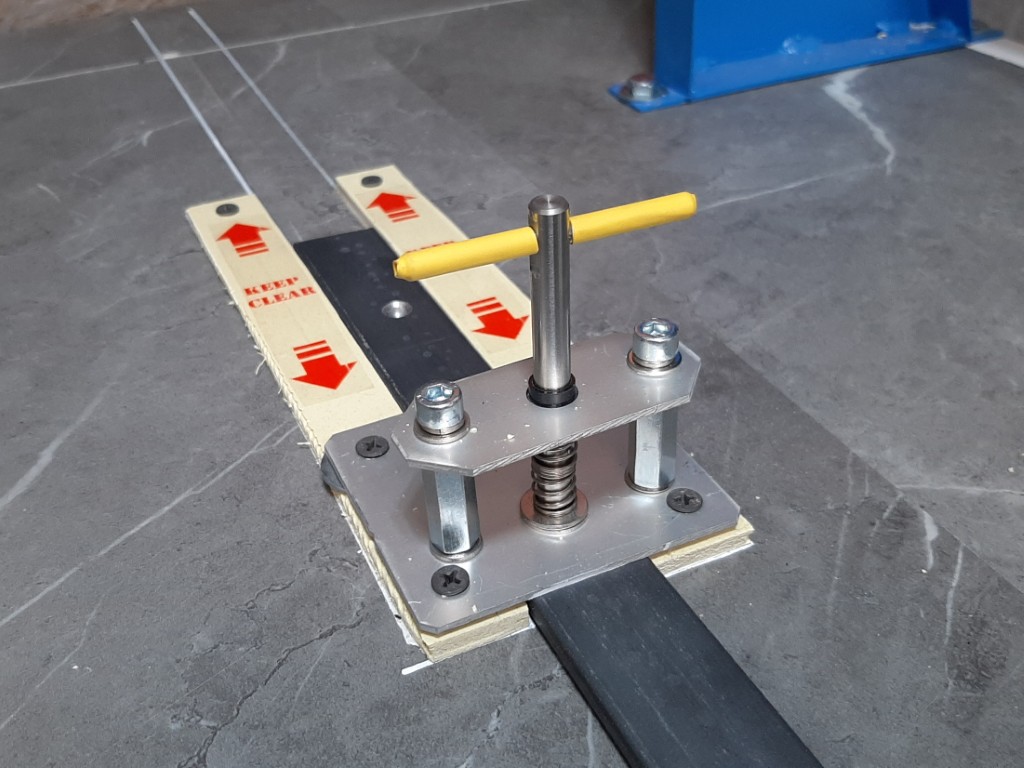

Gros plan sur le systéme de verrouillage
Ca le fait impec!

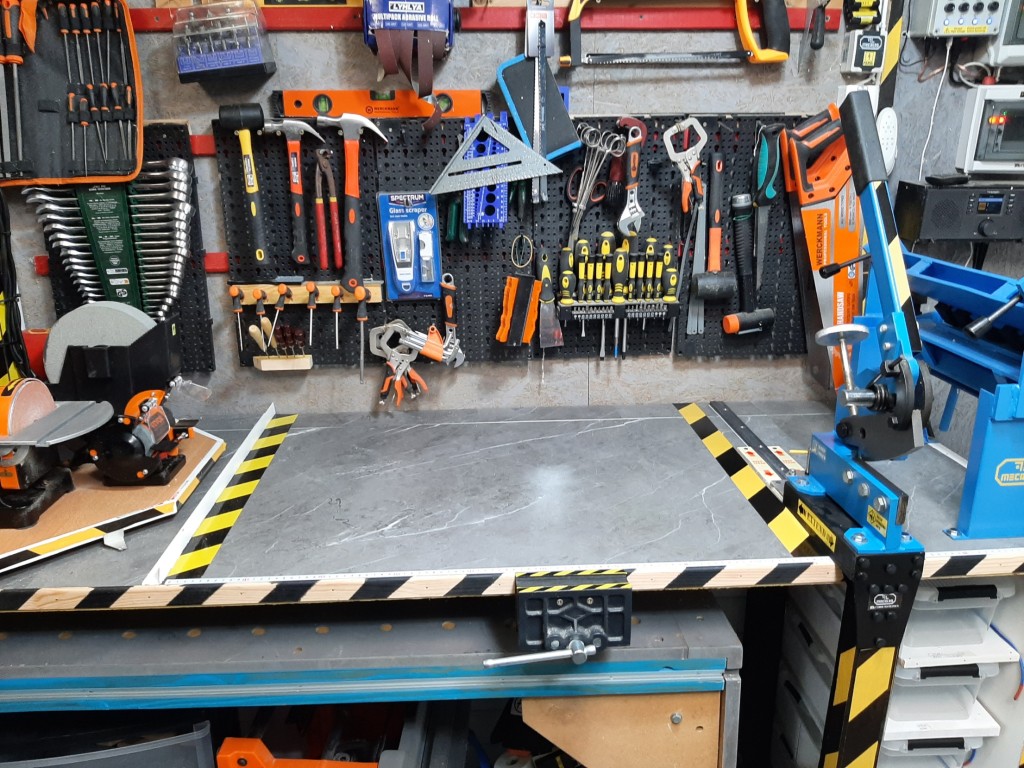

J'ai quand même un espace de travail sur l'établi 1
Ce petit support rotatif pour mes accessoires de perçage est top

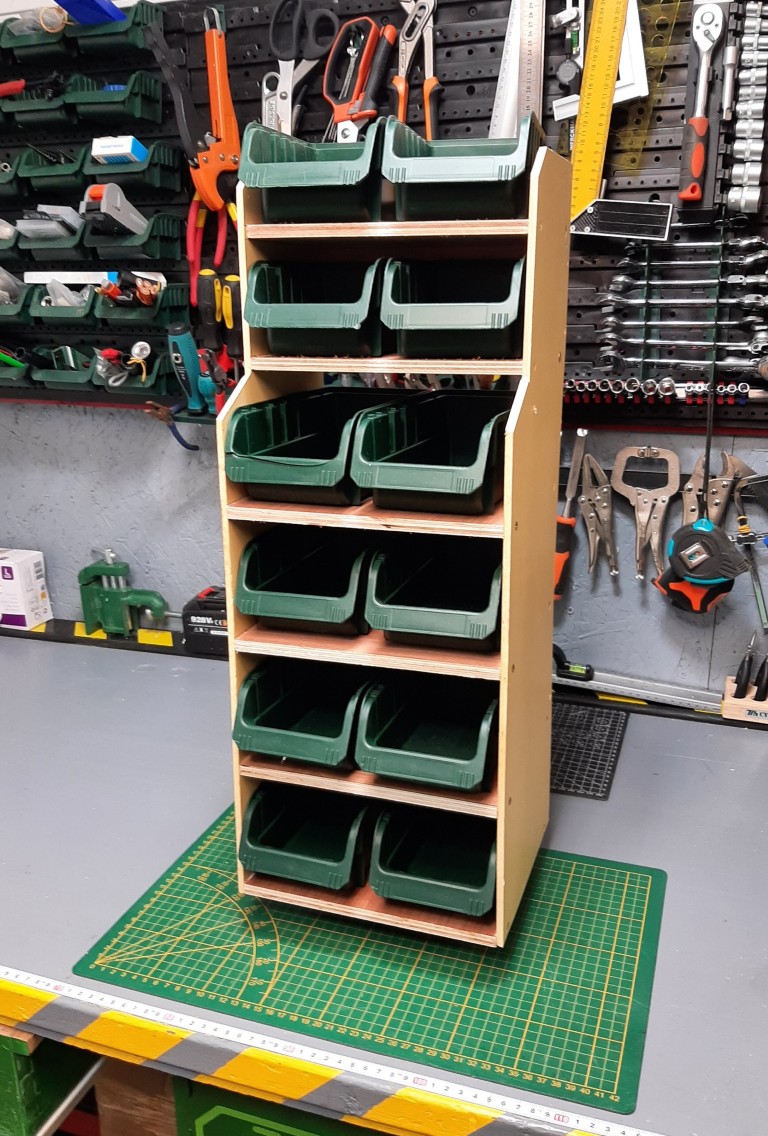

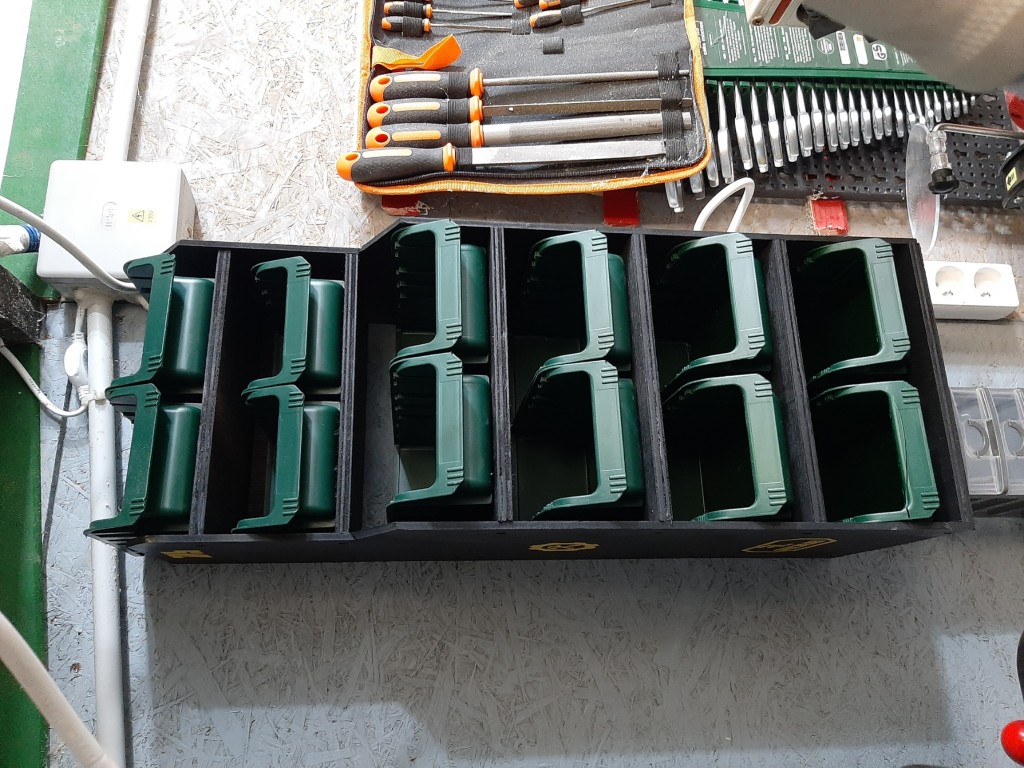

Grâce à la scie sous table Vevor, bricoler une étagère pour mes bacs dans des chutes est un jeu d'enfant...
Peinture et auo-collants de rigeur...
Et je commence à y stocker des trucs, avec les étiquettes pour s'y retrouver
J'avais la place d'ajouter une petite boite de forets pac cher et un pointeau automatique prés de la perceuse.
Pas de la super qualité mais pour le tout venant, ça va très bien
J'ai trouvé ce petit
chauffage céramique de 2kW, trés rtapide et efficace, c'est trés
suffisant pour se réchauffer vite au besoin.
J'ai touvé pour 22€ se petity établi mobile chez Action, facile à monter et à utiliser.
Il se range facilement

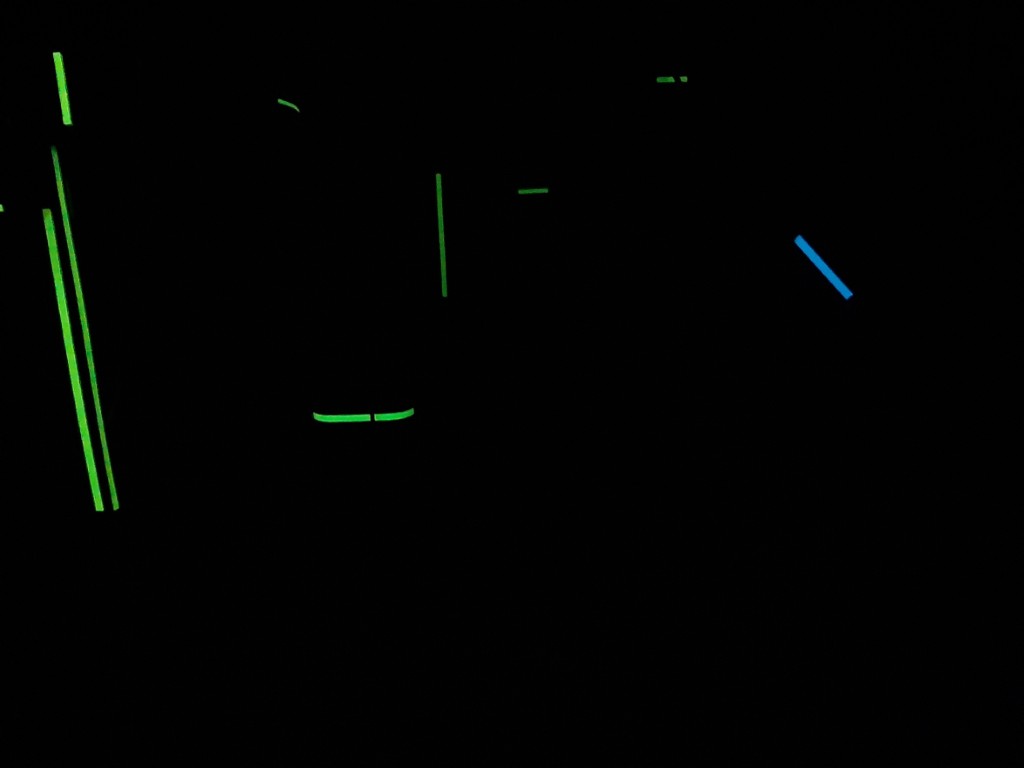

J'ai mis des bandes fluos pour éviter de se cogner en cas de panne de jus !
Voila ce que ça donne coté porte
Et coté Lab
J'ai du adapter le binoculaire Vevor pour qu'il soit utilisable dans mon petit espace
L'éclairage trouvé sur AliExpress est impec
je peut le replier quand je ne l'utilise pas pour ne pas être gêné.

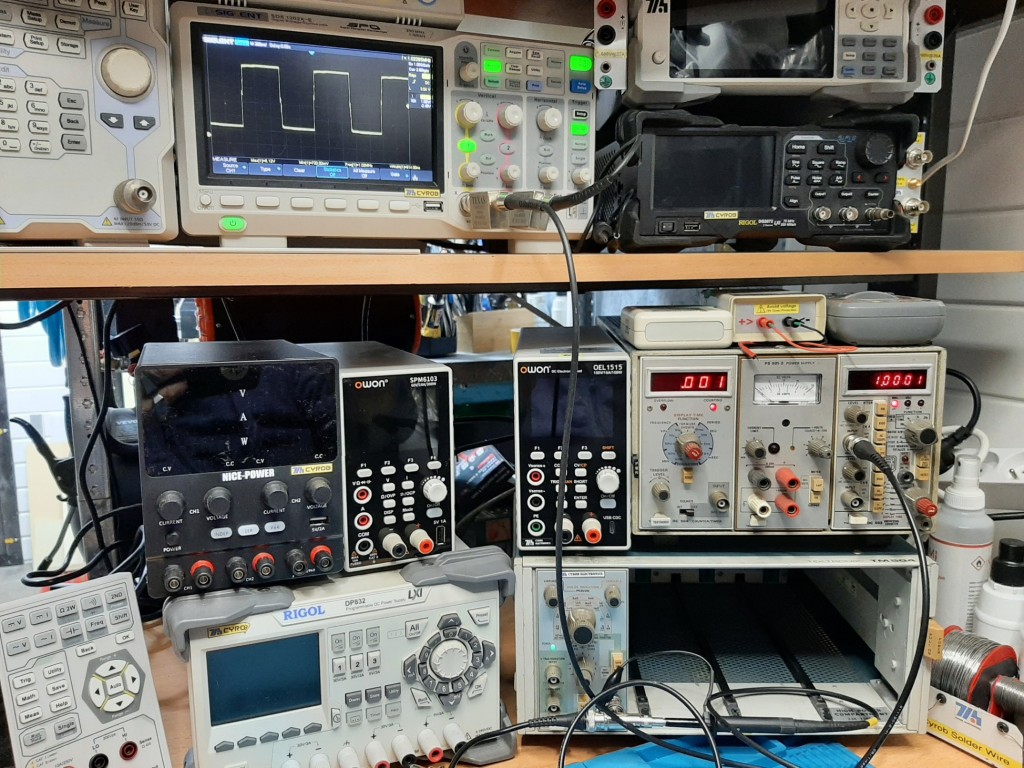

J'ai un peu réorganisé mes appareils de mesures, je veux pouvoir utiliser mes tiroirs tektro TM500
A suivre ....
